Artykuły BHP w stacjach transformatorowych

Stacja transformatorowa (stacja trafo, trafostacja) to stacja elektroenergetyczna, w której następuje zmiana parametrów prądu elektrycznego przy różnych poziomach napięć. W stacjach transformatorowych średniego napięcia w zależność od regionu poziom napięcia górnego wynosi zazwyczaj 6kV/15kV/20kV natomiast napięcia dolnego 0.42kV lub 0.8 kV (dla farm fotowoltaicznych).
Podczas prac przy urządzeniach elektrycznych zachowanie zasad bezpieczeństwa oraz odpowiednie wykorzystywanie sprzętu ochronnego jest szczególnie ważne. W skrajnych przypadkach niezachowanie się do ogólnych przepisów może skutkować porażeniem lub śmiercią.
Stacje transformatorowe uznawane są prawnie jako budowle, a więc dotyczy ich komunikat Głównego Inspektora Nadzoru Budowlanego do właścicieli, zarządców i użytkowników obiektów budowlanych dotyczący kontroli bezpiecznego użytkowania obiektów budowlanych z 3 października 2009 r. Zgodnie z tym komunikatem osobom niespełniającym obowiązku utrzymania obiektów budowlanych w należytym stanie technicznym lub nie zapewnia bezpieczeństwa użytkowania obiektu grożą wysokie kary.
Równocześnie ze względu na rozporządzenie Ministra Gospodarki z dnia 28 marca 2013r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych, które określa zasady bezpiecznego wykonywania prac przy m.in. eksploatacji urządzeń i instalacji elektroenergetycznych do obowiązkowego wyposażenia stacji transformatorowej poza transformatorem, rozdzielnicą nN i SN konieczny jest sprzęt BHP.
Bezpieczeństwo pracownika jest obowiązkiem pracodawcy
Zapewnienie bezpiecznych warunków pracy każdemu pracownikowi jest obowiązkiem pracodawcy, co nie znaczy jednak, że pracownik nie jest zobowiązany do przestrzegania przepisów BHP oraz wykorzystywania sprzętu BHP.
W Polsce rozporządzenia i normy nie regulują wyposażenia stacji transformatorowych w sprzęt BHP i wyposażenie wynika wprost z instrukcji obsługi oraz specyfikacji stacji transformatorowej. - wyposażenie dostosowuje się do jednosekundowego prądu zwarcia jaki jest zawarty w karcie katalogowej transformatora i jest to zazwyczaj od razu zakładane przez projektanta stacji. Informacja o sprzęcie BHP, który powinien znaleźć się w oddawanej stali transformatorowej znajduje się w Instrukcji Współpracy Ruchowej uzgadnianej z Zakładem Energetycznym.
Sprzęt BHP w stacji transformatorowej SN/nN obejmuje szereg produktów, które można podzielić na cztery główne grupy, którymi są:
- Sprzęt BHP dla urządzeń SN,
- Sprzęt BHP dla urządzeń nN,
- Tablice informacyjne oraz instrukcje,
- Sprzęt pomocniczy.
Co powinien zawierać pakiet osprzętu BHP dla urządzeń SN?
Sprzęt BHP dla urządzeń SN powinien składać się m.in. z wskaźnika napięcia, chwytaka manewrowego, rękawic dielektrycznych, obuwia BHP i chodników elektroizolujących i okularów ochronnych przystosowanych do napięcia z jakim pracuje stacja trafo. Dla urządzeń nN zakres sprzętu BHP jest podobny tylko zg. z nazwą może być przystosowany do niższego napięcia.
Tablice informacyjne oraz instrukcje to pierwszy krok do zapewnienia bezpiecznych warunków pracy dla pracowników. Dzięki oznaczeniom takim jak „Nie załączać”, „Pod napięciem” czy „Strefa pracy” osoba wchodząca do stacji od razu wie, z czym ma do czynienia i w przypadku niebezpiecznej sytuacji może to skrócić czas jej reakcji. Ponadto znaki i napisy pomagają w sytuacjach sterowych/awaryjnych np. w znalezieniu gaśnicy czy wyjścia.
W każdej stacji transformatorowej powinna się znaleźć instrukcja eksploatacji stacji wraz z jej dokumentacją wykonawczą, instrukcja pierwszej pomocy, postępowania na wypadek pożaru czy ratowania osób porażonych prądem.
Tablice stosowane do oznaczeń stacji transformatorowych wchodzą w skład wyposażenia BHP. Muszą one odpowiadać i być zgodne z Polska Normą PN-E-08501: 1988. Ze względu na istnienie dużego zagrożenia dla zdrowia i życia, tablice mają charakter ostrzegawczy.

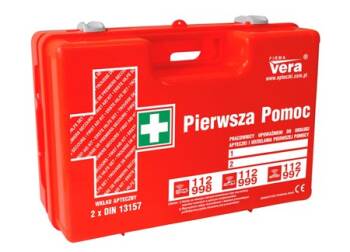

Do sprzętu pomocniczego należy m.in. gaśnica, apteczka, koc gaśniczy, wieszaki na drążki izolacyjne czy uziemiacze.
Po wyposażeniu stacji transformatorowej w sprzęt BHP należy pamiętać, że na tym nie kończy się obowiązek zapewnienia bezpiecznych warunków pracy, a artykuły BHP należy okresowo badać.
Jak często należy sprawdzać sprzęt BHP?
Tabela 1. Wykaz czasowy okresów badań dla poszczególnych sprzętów BHP.
Kalosze/buty elektroizolujące | 6 msc. |
Rękawice dielektryczne | 6 msc. |
Chodnik/dywan elektriuzikacyjny | 12 msc. |
Drążek uniwersalny | 12 msc. |
Wskaźnik napięcia | 12 msc. |
Uzgadniać faz | 12 msc. |
Hak ewakuacyjny | 24 msc. |
Kleszcze izolacyjne | 36 msc. |
Pomost izolacyjny | 36 msc. |
Chwytak manewrowy | 36 msc., później co 12 msc. |
Uziemiacze | 60 msc., później co 12 msc. |
Kaski | Wystarczy badanie wizualne* |
(*) Istnieje możliwość badania kasków na specjalne zapytanie Klienta.
W tabeli 1 pokazano zestawienie poszczególnych artykułów BHP wraz z okresem konieczności przeprowadzenia ich badań.
Pakiety produktów BHP dostępne na naszej stronie
Zestawienie produktów BHP do stacji transformatorowych można znaleźć na naszej stronie internetowej: sprzęt BHP wersja standard oraz sprzęt BHP wersja mini. Istnieje również możliwość dobrania produktów spełniających zapotrzebowanie indywidualne dla każdego Klienta.
Osoba kupująca w naszej firmie sprzęt BHP nie musi się martwić o jego przeglądy okresowe, ponieważ również oferujemy taką możliwość. Zapraszamy do zapoznania się ze szczegółami na naszej stronie internetowej lub wysłania zapytania na adres: info@egsystem-sklep.pl.
