Chodnik elektroizolacyjny 1kV EG-BHP-350

Chodnik gumowy elektroizolacyjny do 1kV - klasa 0 wg. PN-EN 61111:2009

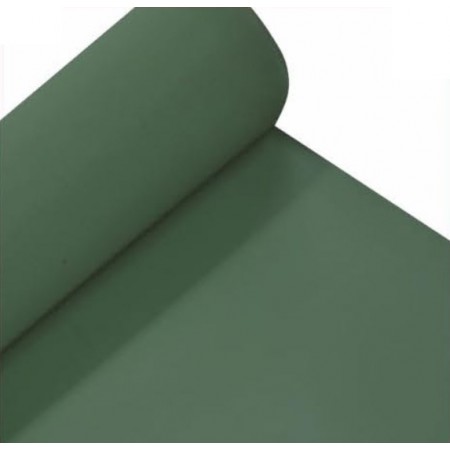

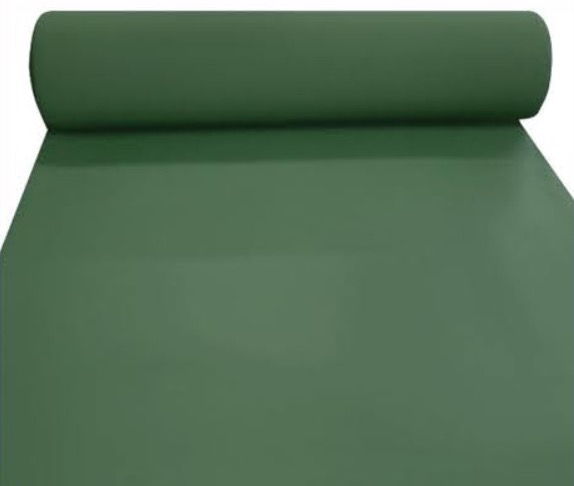

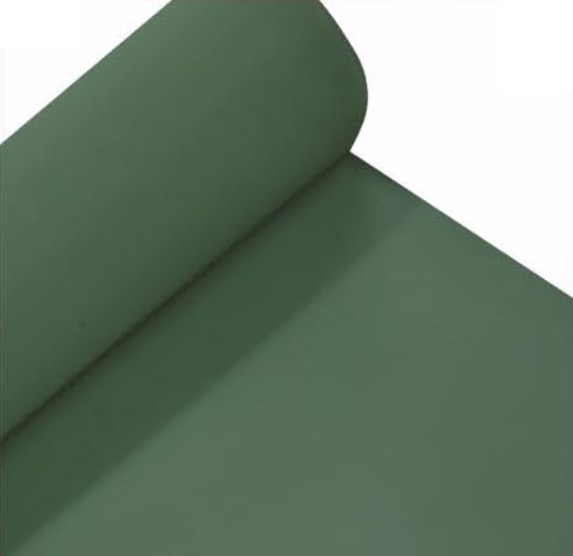

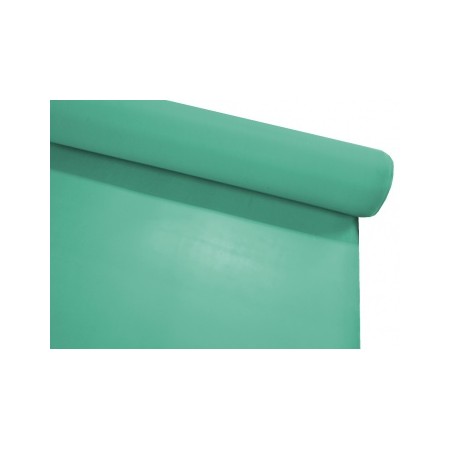

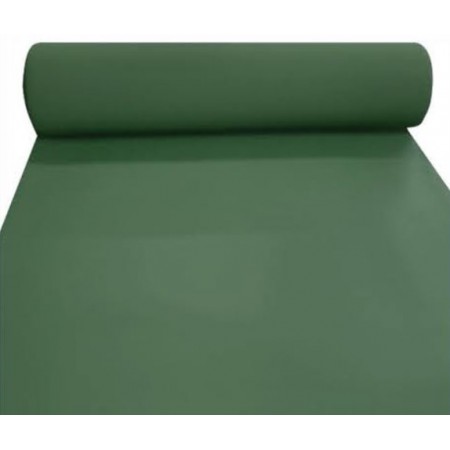

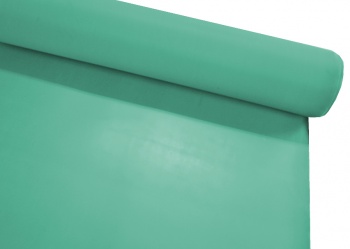

Chodniki przeznaczone są do wyizolowania podłoża podczas pracy w miejscu pod napięciem przy urządzeniach elektrycznych o maksymalnym napięciu znamionowym 1000 V - dla napięcia przemiennego (wartość skuteczna). Dla napięcia stałego 1500 V. Chodnik jest gładki - od strony wierzchniej, moletowany odciskiem tkaniny - od strony spodniej. Chodnika nie należy stosować w miejscu, gdzie jest zagrożenie ze strony promieni słonecznych oraz ozonu. Kolor chodnika - zielony.


Wymiary (w nawiasie dopuszczalne odchyłki):

• grubość całkowita: 4 mm (+0,2/-0,3)
• szerokość chodnika: 1000 mm (± 2 %)
• długość: 1,1 m (± 25mm)



Własności fizyko-mechaniczne chodnika:

• twardość: 65 ÷ 75 °ShA
• wydłużenie względne w chwili zerwania min.: 200%
• wytrzymałość na rozciąganie, min.: 5 MPa
• wytrzymałość na rozdzieranie, min.: 20 kV/m
• odporność na starzenie cieplne w powietrzu o temperaturze 70°C przez 168 h oznaczona przez pomiar wytrzymałości na przekłucie, min.: 80%
• odporność na przekłucie, min.: 70 N
• odporność na poślizg, min.: 50 N
• odporność na palenie, max.: 50 mm
• odporność na niskie temperatury (-25°C): brak rys, przetarć, pęknięć
• odporność na działanie kwasu siarkowego poprzez pomiar wytrzymałości na przekłucie, min.: 75%
• Odporność na działanie oleju nr 1 poprzez pomiar wytrzymałości na przekłucie, min.: 75%



Każdy chodnik posiada indywidualny kolejny numer produkcyjny do którego dołączane jest zaświadczenie z wyników badań napięciowych.

Wartość skuteczna przy badaniu napięciem przemiennym probierczym 5kV - własności elektroizolacyjne chodnika w klasie 0

Przed każdym rozpoczęciem pracy należy sprawdzić, czy produkt nadaje się do użytku (czytelność i kompletność oznakowania oraz czy nie ma widocznych uszkodzeń obu powierzchni chodnika).

Kontrola okresowa przypada raz na rok. W przypadku wątpliwości, należy wysłać produkt do laboratorium w celu przebadania pod kątem właśności elektrycznych.
