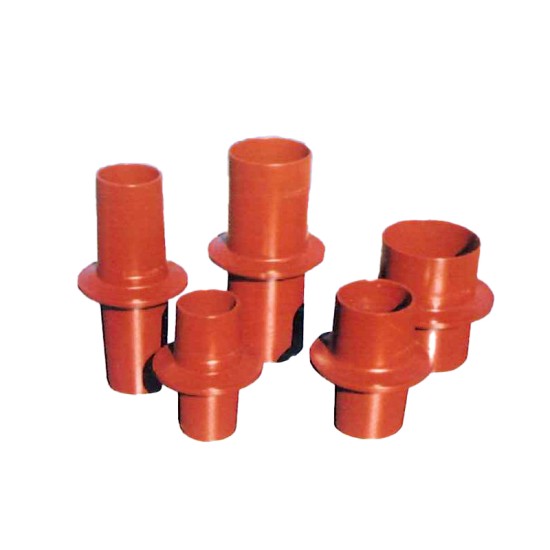

Izolatory przepustowo-wsporcze średniego napięcia - seria SPWSGC
Numer katalogowy: EG-SPWSGC_20-12/1,25
Dostępność: Na zamówienie
Stan magazynowy: 0 szt.
- Opis produktu
- Karta katalogowa
- Zwroty i reklamacje
- FAQ (8)
- Opinie (0)
Opis i działanie
Izolatory przepustowo-wsporcze średniego napięcia z serii SPWSGC są kluczowymi elementami stosowanymi w rozdzielnicach prądu przemiennego. Ich głównym zadaniem jest zapewnienie izolacji szyn zbiorczych w miejscach, gdzie przechodzą one przez ściany oraz w przegrodach metalowych. Wykonane z lanej żywicy epoksydowej, charakteryzują się wysoką odpornością na różne warunki atmosferyczne oraz chemiczne, co czyni je idealnym rozwiązaniem w trudnych warunkach przemysłowych.
Izolatory te są dostępne w różnych modelach, co pozwala na ich dostosowanie do specyficznych wymagań instalacji. Każdy model różni się dopuszczalnym napięciem, prądem oraz wytrzymałością mechaniczną, co jest istotne przy planowaniu i realizacji projektów elektrycznych. Dzięki zastosowaniu tulejek mocujących TM oraz wkładek WG i WD, instalacja izolatorów jest szybka i efektywna.
Najważniejsze korzyści
- Wysoka jakość wykonania z lanej żywicy epoksydowej.
- Odporność na działanie wysokich napięć do 24 kV.
- Możliwość zastosowania w trudnych warunkach przemysłowych.
- Łatwy montaż dzięki zastosowaniu tulejek mocujących.
- Różnorodność modeli dostosowanych do różnych wymagań.
- Wysoka wytrzymałość mechaniczna, co zapewnia długotrwałe użytkowanie.
- Bezpieczeństwo użytkowania w instalacjach elektrycznych.
Specyfikacja
| Typ izolatora | Dopuszczalne napięcie | Dopuszczalny prąd | Wytrzymałość mechaniczna | Masa | Karta katalogowa |
|---|---|---|---|---|---|
| EG-SPWSGC_20-12/1,25 | 12 kV | 1250 A | 20 kN | 2,14 kg | Pobierz |
| EG-SPWSGC_20-24/1,25 | 24 kV | 1250 A | - | 4,12 kg | Pobierz |
| EG-SPWSGC_25-12/2,5 | 12 kV | 2500 A | 25 kN | 2,8 kg | Pobierz |
| EG-SPWSGC_25-12/4,0 | 12 kV | 4000 A | 25 kN | 4,0 kg | Pobierz |
| EG-SPWSGC_25-24/2,5 | 24 kV | 2500 A | - | 5,5 kg | Pobierz |
Montaż i bezpieczeństwo
Izolatory przepustowo-wsporcze powinny być montowane zgodnie z zaleceniami producenta, aby zapewnić ich prawidłowe działanie i bezpieczeństwo użytkowania. Należy zwrócić uwagę na odpowiednie mocowanie oraz izolację, aby uniknąć ewentualnych uszkodzeń w trakcie eksploatacji.
Konserwacja i serwis
Regularna kontrola stanu izolatorów jest kluczowa dla ich długotrwałego użytkowania. W przypadku zauważenia jakichkolwiek uszkodzeń lub nieprawidłowości, należy niezwłocznie skontaktować się z serwisem technicznym.
Masz pytania?
Dane kontaktowe producenta:
Zakład Izolatorów Elektrotechnicznych BOPLAST Sp., ul. B. Krzywoustego 1, 84-300 Lębork, Polska, e-mail: bambrozewicz@boplast.plIzolatory przepustowo-wsporcze średniego napięcia - seria SPWSGC
Zastosowanie
Izolatory te są przeznaczone do stosowania w rozdzielnicach prądu przemiennego, zapewniając skuteczną izolację szyn zbiorczych.
Cechy kluczowe
- Wykonanie z lanej żywicy epoksydowej.
- Różnorodność modeli dostosowanych do różnych napięć i prądów.
- Wysoka wytrzymałość mechaniczna.
Dane techniczne
| Typ izolatora | Dopuszczalne napięcie | Dopuszczalny prąd | Wytrzymałość mechaniczna | Masa |
|---|---|---|---|---|
| EG-SPWSGC_20-12/1,25 | 12 kV | 1250 A | 20 kN | 2,14 kg |
| EG-SPWSGC_20-24/1,25 | 24 kV | 1250 A | - | 4,12 kg |
| EG-SPWSGC_25-12/2,5 | 12 kV | 2500 A | 25 kN | 2,8 kg |
| EG-SPWSGC_25-12/4,0 | 12 kV | 4000 A | 25 kN | 4,0 kg |
| EG-SPWSGC_25-24/2,5 | 24 kV | 2500 A | - | 5,5 kg |
Wyposażenie
Izolatory są dostarczane z niezbędnymi akcesoriami do montażu, co ułatwia ich instalację.
Uwagi/bezpieczeństwo
W przypadku jakichkolwiek uszkodzeń, zaleca się natychmiastowy kontakt z serwisem technicznym.
Konserwacja/serwis
Regularne przeglądy stanu izolatorów są niezbędne dla ich długotrwałego użytkowania.
