Jak dobrać transformator? Prosty poradnik + przykłady

Dobór transformatora to jedna z najważniejszych decyzji w każdej inwestycji przemysłowej, hali, obiekcie usługowym lub projekcie energetycznym.
Od tej decyzji zależy bezpieczeństwo zasilania, stabilność pracy instalacji oraz koszty inwestycji i eksploatacji przez wiele lat.

W praktyce najczęstszy problem jest prosty: czy potrzebny jest transformator 630 kVA, 1000 kVA, 1250 kVA czy może 2500 kVA?
Poniżej pokazujemy prosty sposób, jak to wstępnie oszacować.


Jak dobrać moc transformatora - prosty wzór

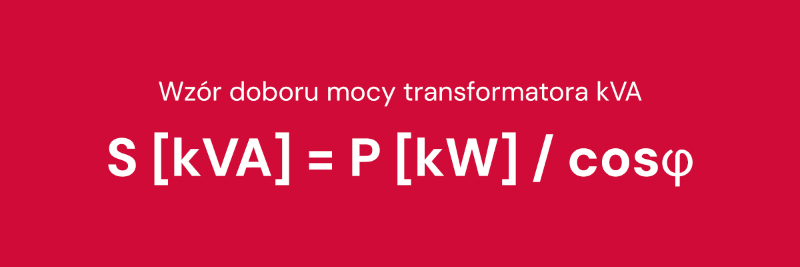

Do wstępnego doboru mocy transformatora można wykorzystać zależność:


gdzie:
S - moc transformatora,
P - moc czynna odbiorników,
cosφ - współczynnik mocy (najczęściej przyjmowany orientacyjnie na poziomie 0,9).

Uzyskany wynik pozwala określić przybliżoną moc transformatora, a następnie dobrać najbliższy wyższy standardowy zakres.


Przykłady doboru transformatora

Przykład 1 - transformator 630 kVA

Zapotrzebowanie: 540 kW
cosφ: 0,9
540 / 0,9 = 600 kVA

W praktyce oznacza to, że odpowiednim wyborem będzie transformator 630 kVA.


Przykład 2 - transformator 1000 kVA

Zapotrzebowanie: 850 kW
cosφ: 0,9
850 / 0,9 = 944 kVA

W praktyce najczęściej dobiera się transformator 1000 kVA.


Przykład 3 - transformator 1250 kVA

Zapotrzebowanie: 1050 kW
cosφ: 0,9
1050 / 0,9 = 1167 kVA

W praktyce oznacza to dobór transformatora 1250 kVA. Jest to często wybierane rozwiązanie w sytuacji, gdy transformator 1000 kVA jest już niewystarczający, natomiast 1600 kVA byłby przewymiarowany.


Przykład 4 - transformator 2500 kVA

Zapotrzebowanie: 2100 kW
cosφ: 0,9
2100 / 0,9 = 2333 kVA

W praktyce dobiera się transformator 2500 kVA.

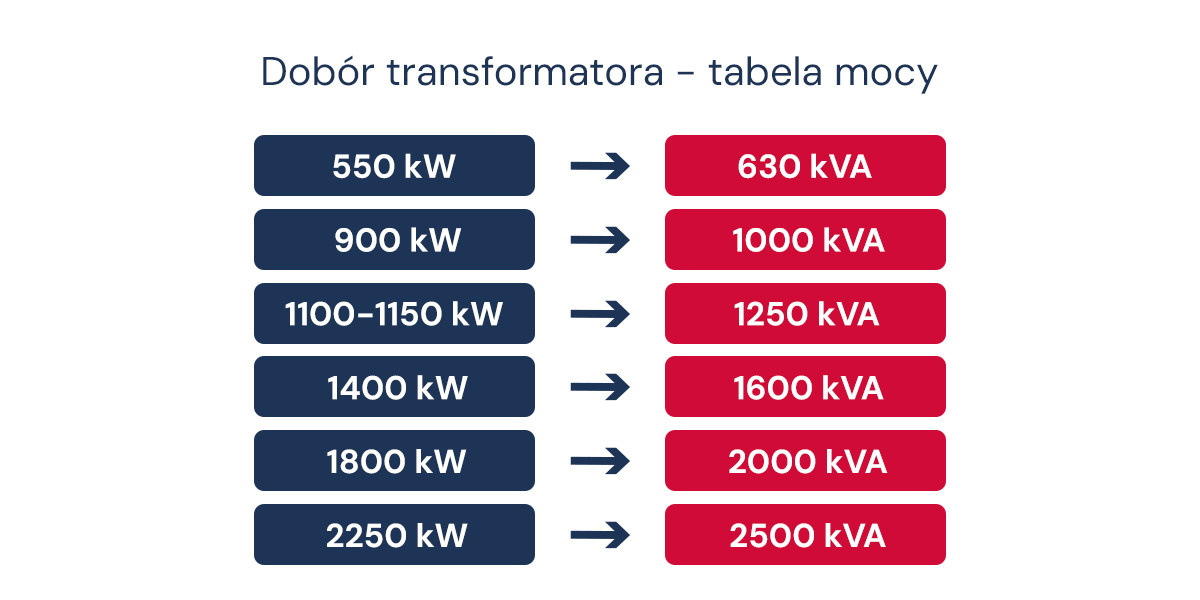

Szybka ściąga - jaki transformator dobrać?

Jeśli nie chcesz wykonywać obliczeń, można przyjąć orientacyjnie:

Dla wielu inwestycji transformator 1250 kVA jest optymalnym wyborem pośrednim - szczególnie w przypadku obiektów o zapotrzebowaniu powyżej 1000 kW, ale niewymagających jeszcze jednostki 1600 kVA.



A co jeśli znany jest tylko prąd?

W przypadku instalacji trójfazowej 400 V można zastosować uproszczone podejście:

S [kVA] ≈ 0,69 × I [A]

Przykład:
900 A → 0,69 × 900 = 621 kVA

W praktyce oznacza to dobór transformatora 630 kVA.

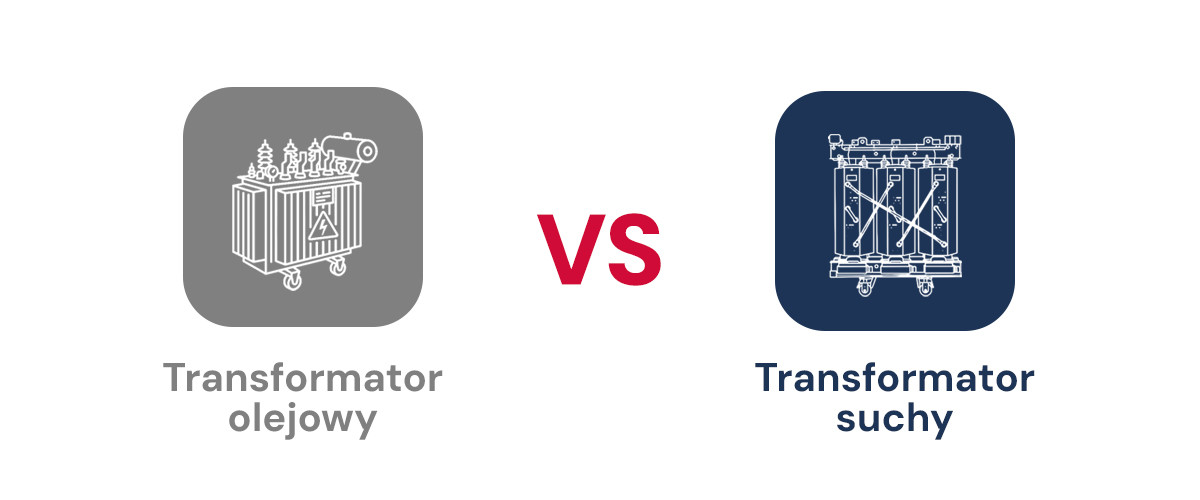

Transformator suchy czy olejowy - co wybrać?

Dobór typu transformatora zależy od warunków pracy i charakteru inwestycji.

Transformator suchy najczęściej stosowany jest:

• wewnątrz budynków,
• w obiektach o podwyższonych wymaganiach przeciwpożarowych,
• w instalacjach wymagających czystej i bezobsługowej eksploatacji.

Transformator olejowy stosowany jest najczęściej:

• w instalacjach zewnętrznych,
• przy większych mocach,
• w miejscach, gdzie kluczowe znaczenie ma efektywne chłodzenie.

W wielu nowoczesnych inwestycjach przemysłowych i komercyjnych dominującym rozwiązaniem są transformatory suche.


Najczęstszy błąd - dobór transformatora „na styk”

Jednym z najczęstszych błędów jest dobór transformatora dokładnie pod aktualne zapotrzebowanie obiektu.

W praktyce należy uwzględnić również:

• możliwość przyszłej rozbudowy,
• chwilowe przeciążenia,
• rozruchy urządzeń,
• charakter pracy instalacji,
• warunki środowiskowe.

Dlatego wynik obliczeń należy traktować jako punkt wyjścia, a nie ostateczną decyzję projektową.


Sprawdzone rozwiązania w praktyce

Dostarczane przez nas transformatory pracują w ponad 1000 inwestycjach w Polsce - w zakładach produkcyjnych, halach, obiektach infrastrukturalnych i instalacjach technicznych.

Rozwiązania te są:

• sprawdzone w rzeczywistych warunkach pracy,
• zgodne z obowiązującymi normami,
• dostarczane z pełną dokumentacją i badaniami.

Kompleksowe wsparcie - od doboru po montaż

Oprócz dostawy transformatorów zapewniamy wsparcie w zakresie:

• doboru urządzenia,
• weryfikacji założeń projektowych,
• dostawy wraz z dokumentacją,
• wsparcia przy dostawie,
• montażu i uruchomienia (jeżeli jest wymagane).

Podsumowanie

Dobór transformatora można wstępnie oszacować samodzielnie, korzystając z prostych zależności. Pozwala to określić, czy w danym przypadku właściwy będzie transformator 630 kVA, 1000 kVA, 1250 kVA czy 2500 kVA.

Ostateczny dobór powinien jednak uwzględniać rzeczywiste warunki pracy oraz specyfikę inwestycji.

W przypadku wątpliwości warto przeprowadzić dokładniejszą analizę lub skonsultować dobór przed podjęciem decyzji.
