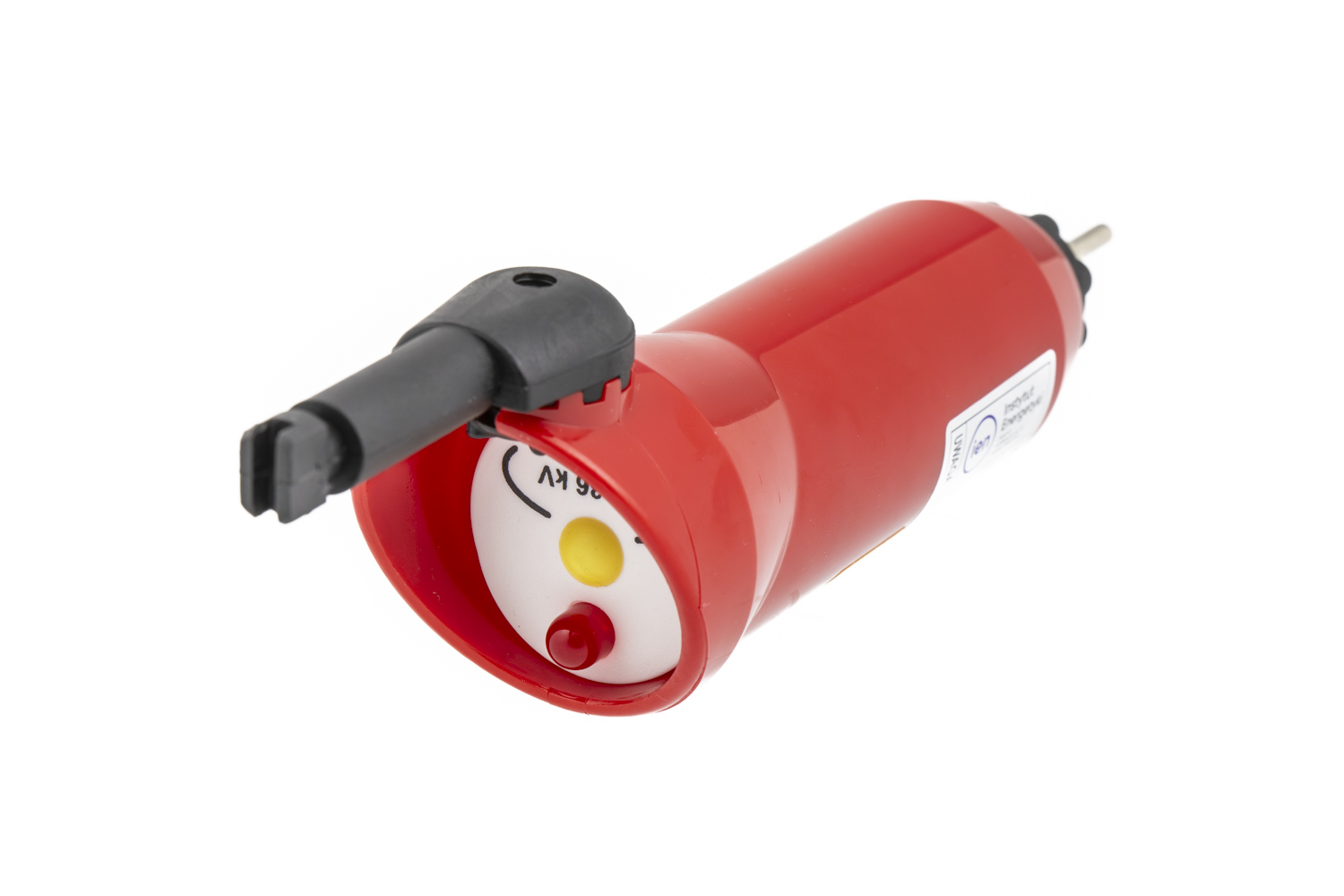

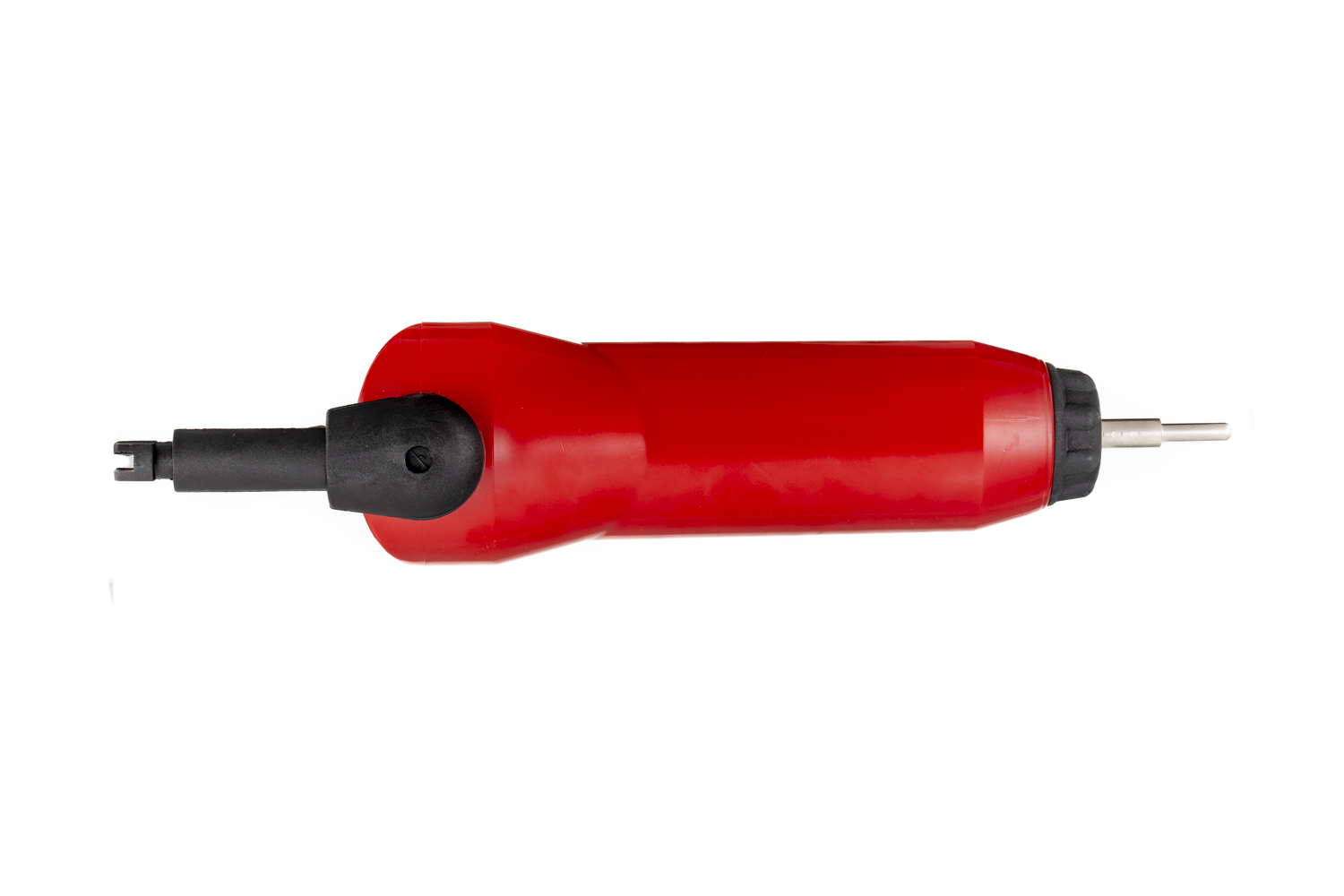

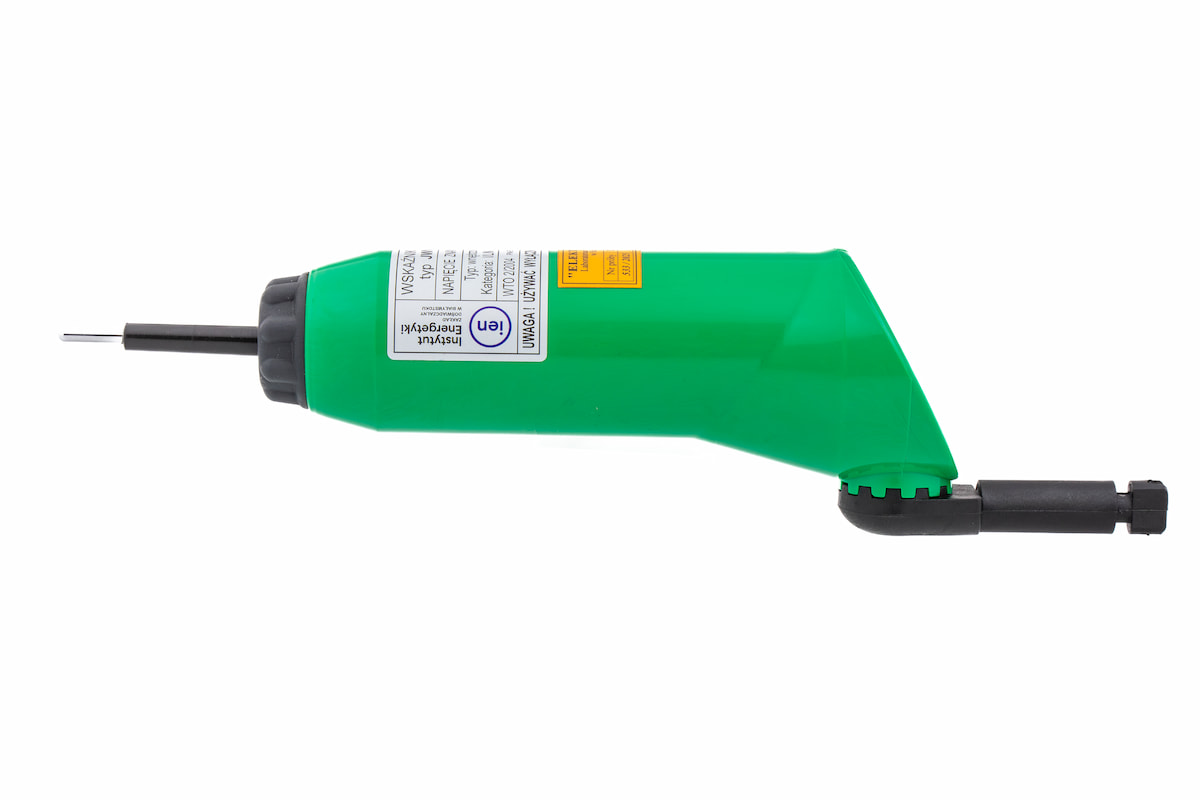

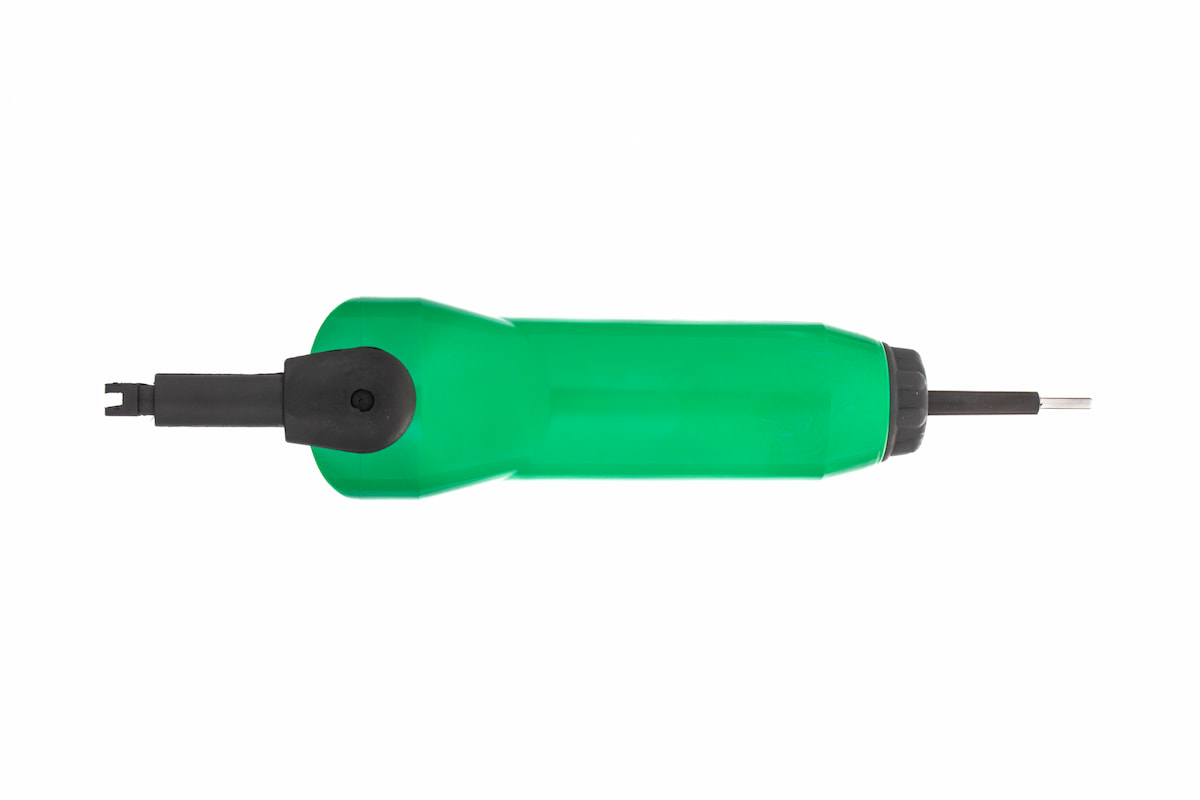

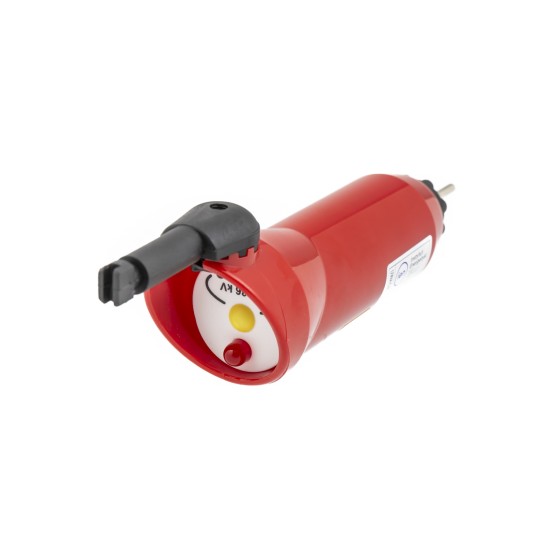

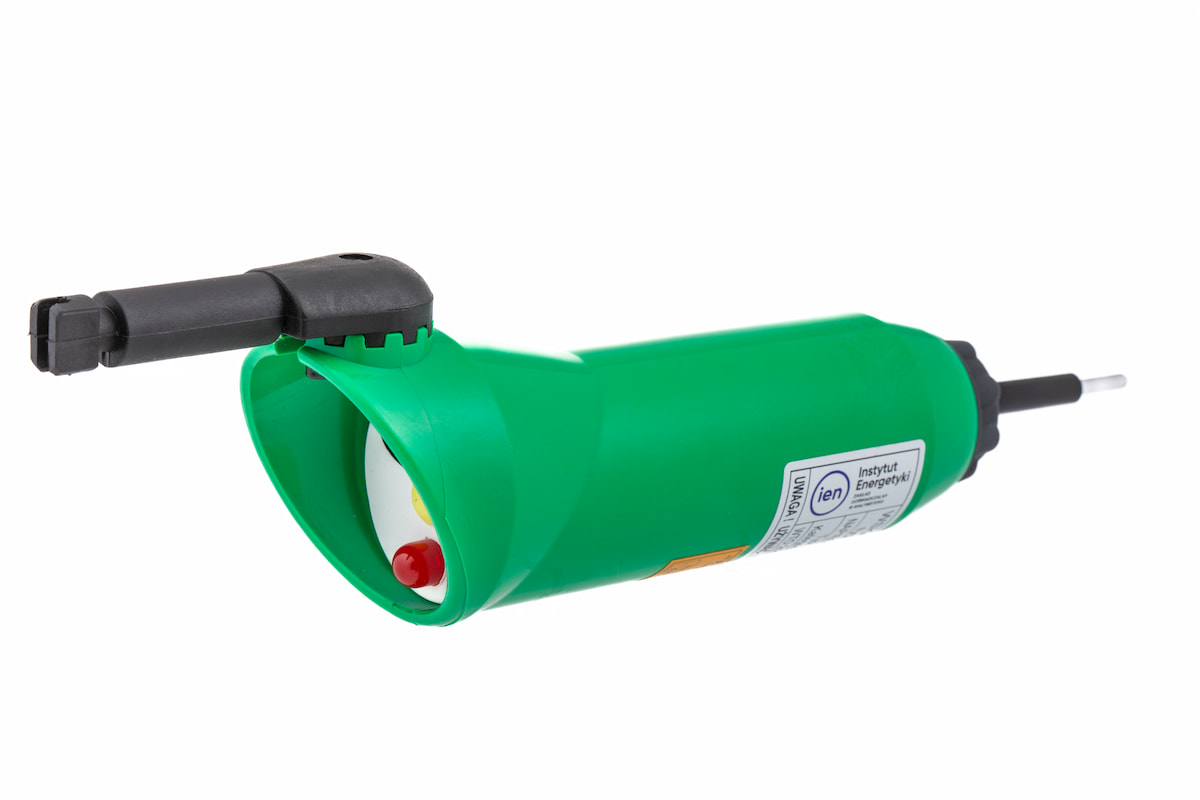

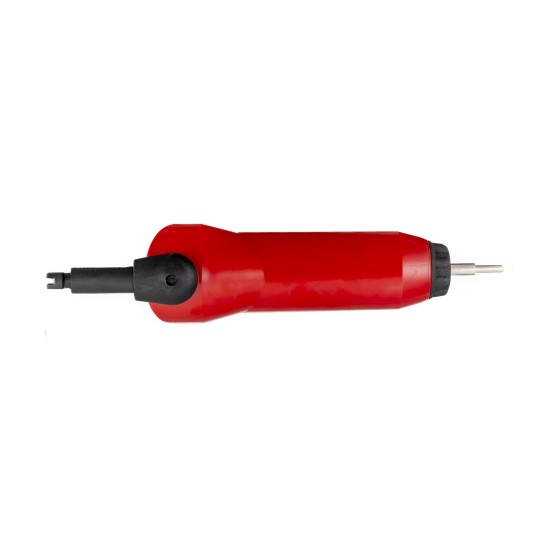

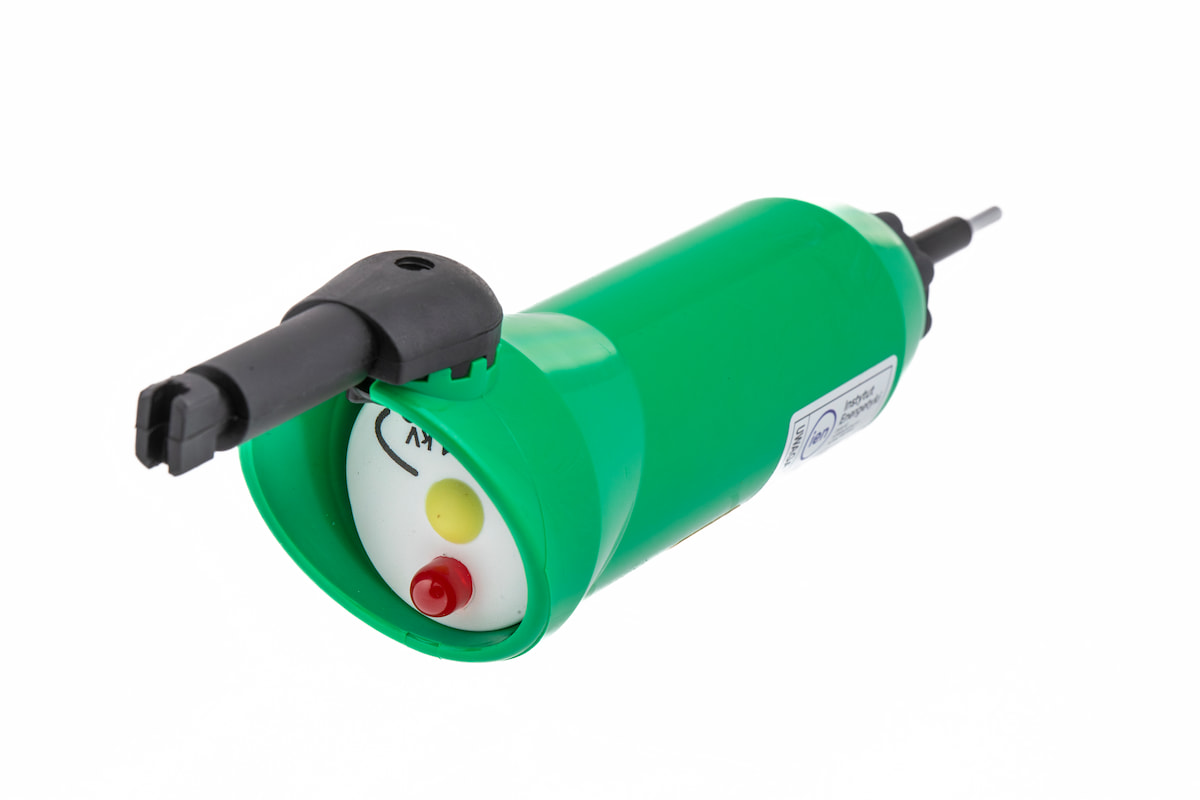

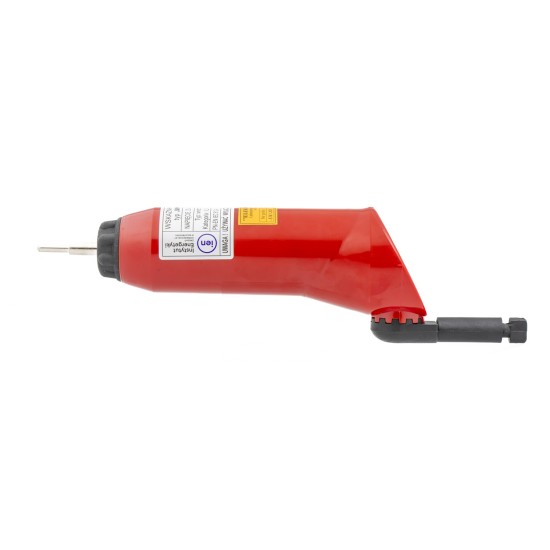

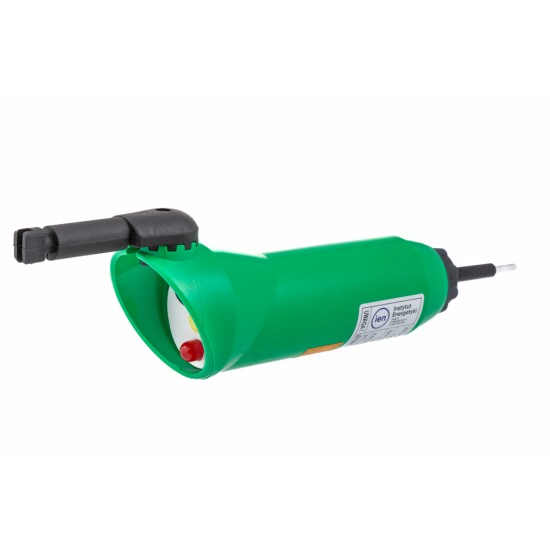

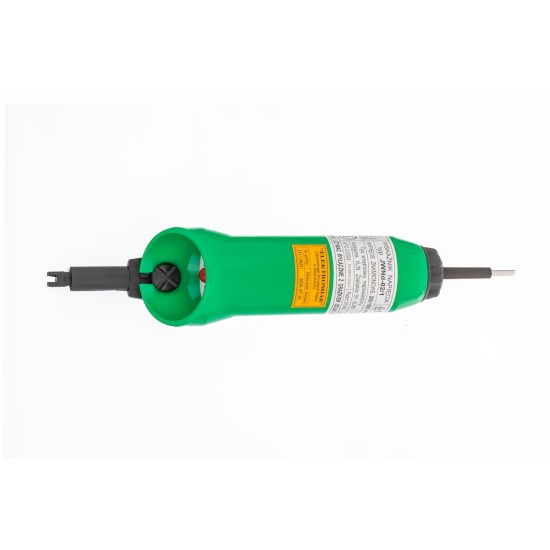

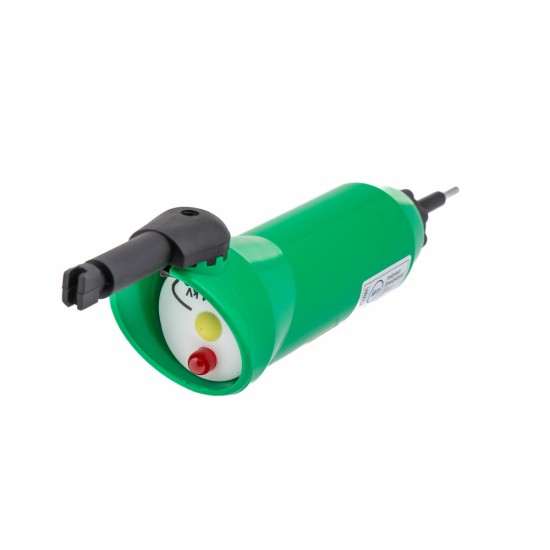

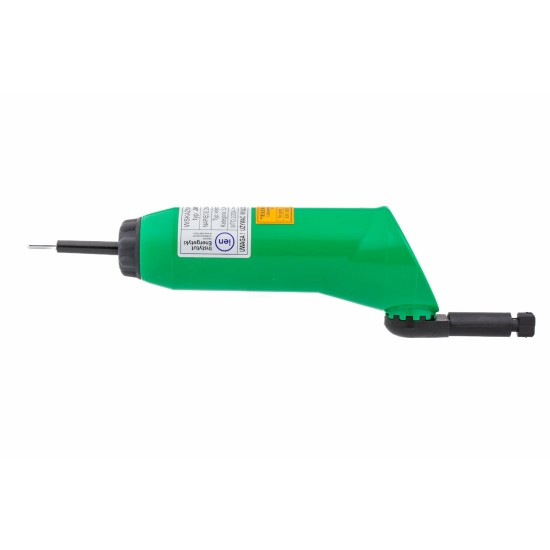

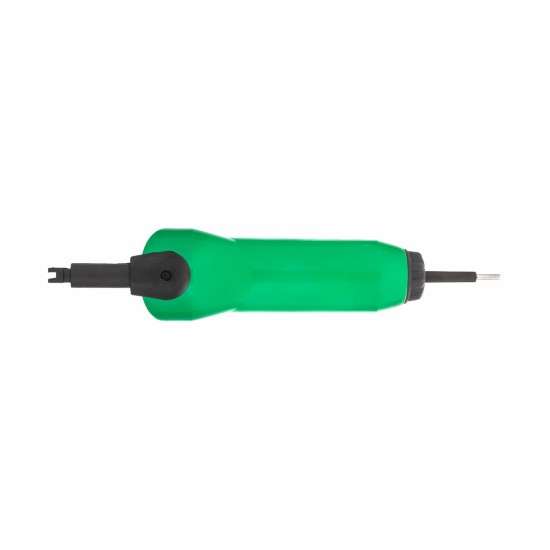

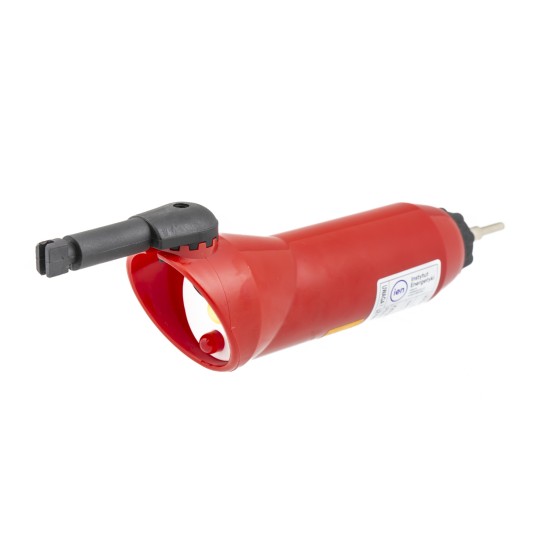

Jednobiegunowy akustyczno-optyczny drążkowy wskaźnik napięcia typ JWNd
Numer katalogowy: 040 311
Gwarancja: 24 miesiące
Dostępność: W magazynie
Stan magazynowy: 16 szt.
- Opis produktu
- Karta katalogowa
- Instrukcja obsługi
- Zwroty i reklamacje
- FAQ (9)
- Opinie (2)

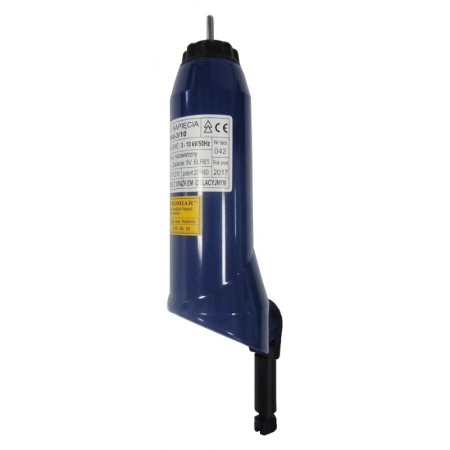

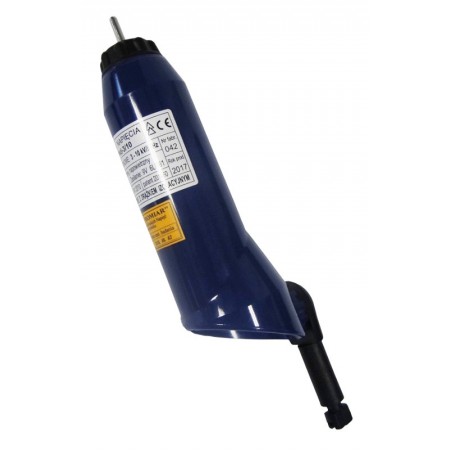

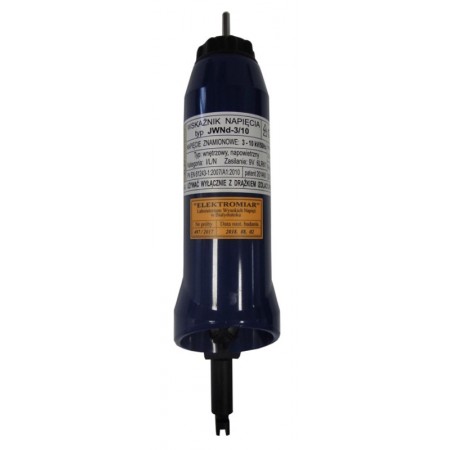

Wskaźniki napięcia typu JWNd
Jednobiegunowe, akustyczno-optyczne, drążkowe wskaźniki obecności napięcia 50 Hz
Seria JWNd to profesjonalne wskaźniki napięcia przeznaczone do pracy w sieciach niskiego, średniego i wysokiego napięcia. Każdy model sygnalizuje obecność napięcia przemiennego 50 Hz za pomocą wyraźnych sygnałów optycznych i akustycznych, co gwarantuje bezpieczeństwo i skuteczność działania niezależnie od warunków otoczenia.
Dzięki solidnej konstrukcji i zastosowaniu wysokiej jakości komponentów, wskaźniki są odporne na czynniki zewnętrzne i gotowe do pracy nawet w wymagającym środowisku elektroenergetycznym. Wskaźniki JWNd to niezbędne wyposażenie dla służb technicznych, monterów i energetyków.
Każdy wskaźnik napięcia JWNd przystosowany jest do montażu na drążkach izolacyjnych zgodnych z normą PN-IEC 832 (końcówka rowkowana). Uniwersalność rozwiązania rozszerza adapter znajdujący się w zestawie, który umożliwia łatwy montaż także na drążkach typu UDI.
Takie rozwiązanie pozwala zachować kompatybilność z większością sprzętu stosowanego w branży energetycznej bez konieczności stosowania przejściówek zewnętrznych czy przerabiania końcówek roboczych.

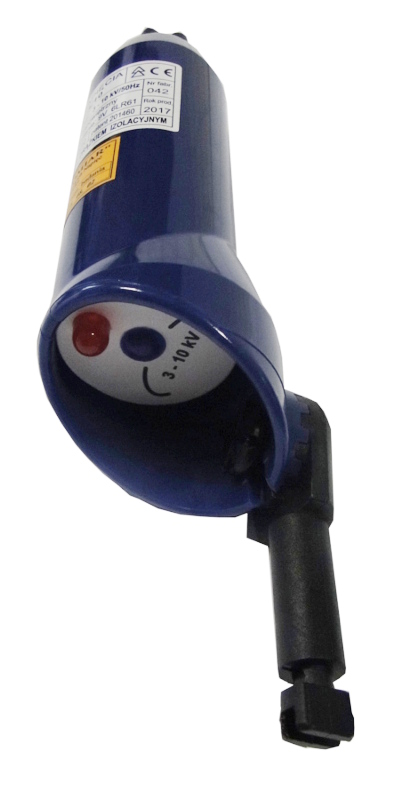

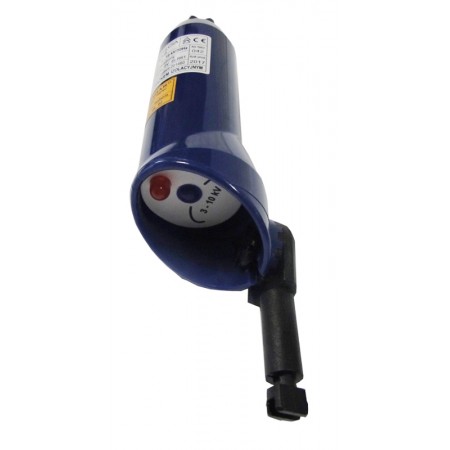

Wskaźniki posiadają funkcję autotestu – po włączeniu urządzenia emitowane są przerywane sygnały dźwiękowe i świetlne, informujące o gotowości. W momencie wykrycia napięcia sygnały te zmieniają się w ciągłe, co jednoznacznie sygnalizuje obecność napięcia.
Zasilanie zapewnia typowa bateria 9 V (6LR61), która gwarantuje nieprzerwaną pracę urządzenia przez minimum 24 godziny. Dodatkowo, niska waga oraz kompaktowa forma ułatwiają transport i użytkowanie w terenie.
Dostępne warianty
| Model | Zakres napięć roboczych | Typ sieci | Zastosowanie |
|---|---|---|---|

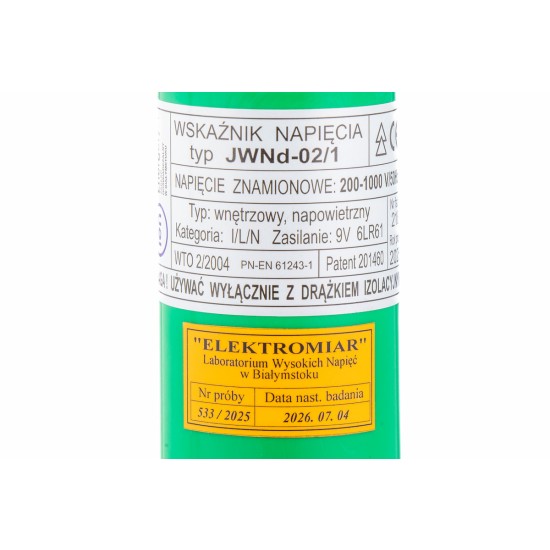

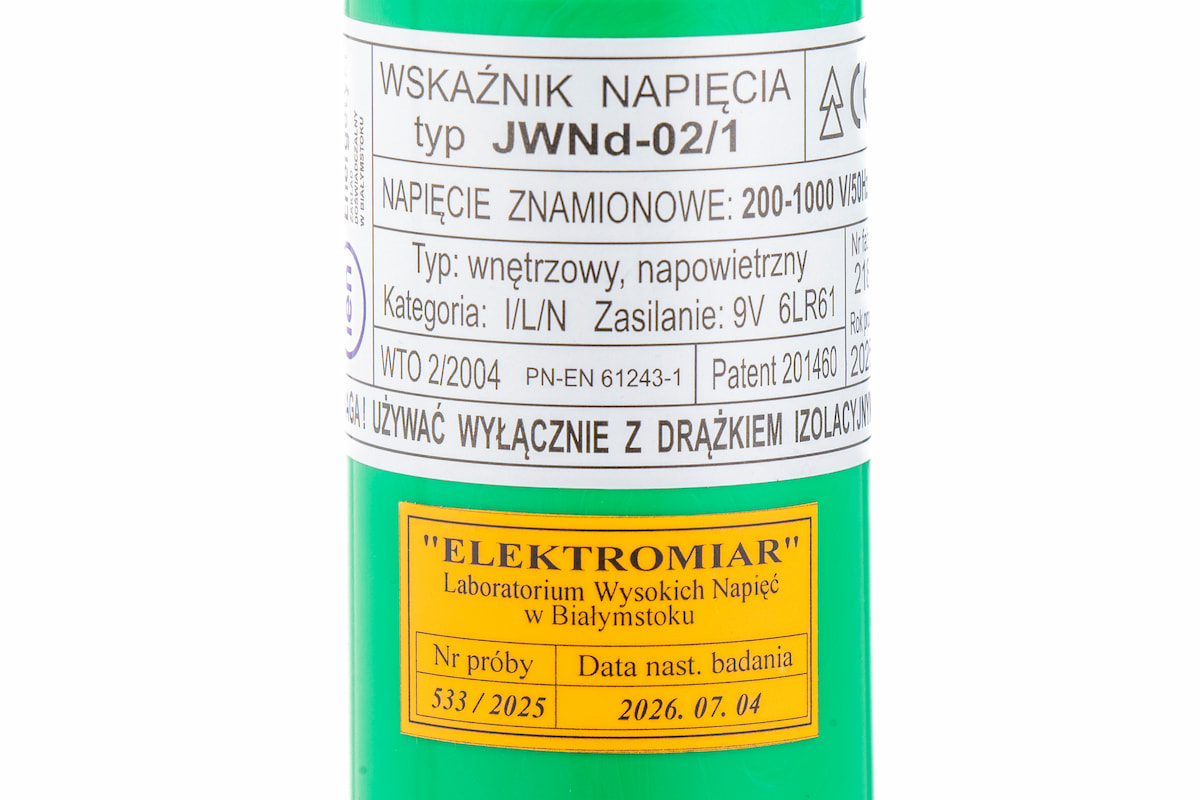

| JWNd-0,2/1 | 200–1000 V | Niskiego napięcia | Rozdzielnice NN, urządzenia 230/400 V |
| JWNd-3/10 | 3–10 kV | Średniego napięcia | Stacje SN, linie napowietrzne |
| JWNd-12/36 | 12–36 kV | Średniego napięcia | Linie kablowe, GPZ |
| JWNd-15 | 15 kV | Średniego napięcia | Dedykowane sieci 15 kV |
| JWNd-110 | 110 kV | Wysokiego napięcia | Linie przesyłowe, stacje WN |

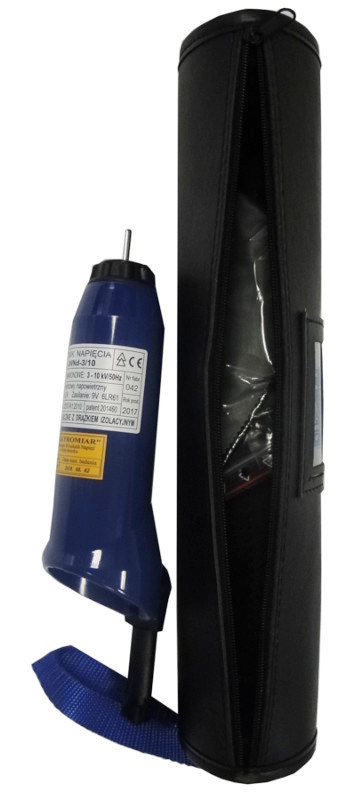

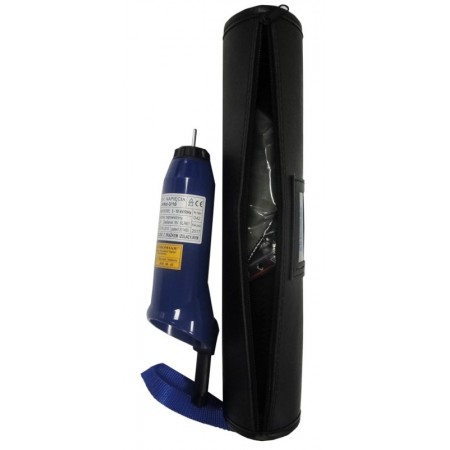

W zestawie
- Wskaźnik napięcia JWNd (wybrany model)
- Bateria 9 V

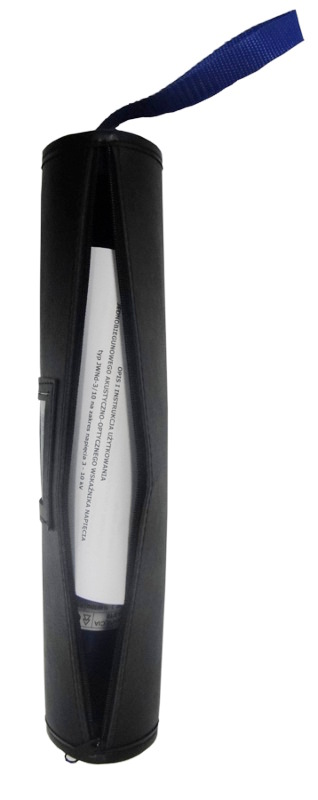

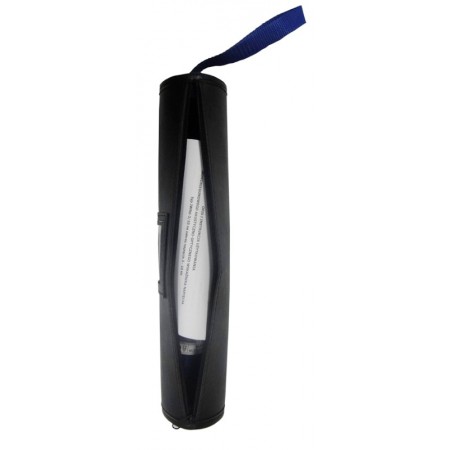

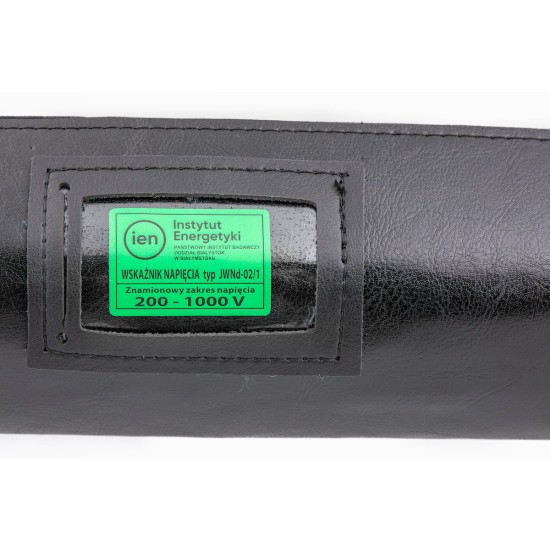

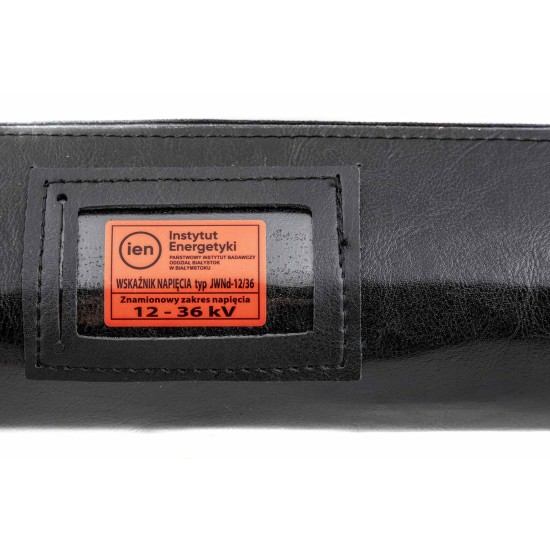

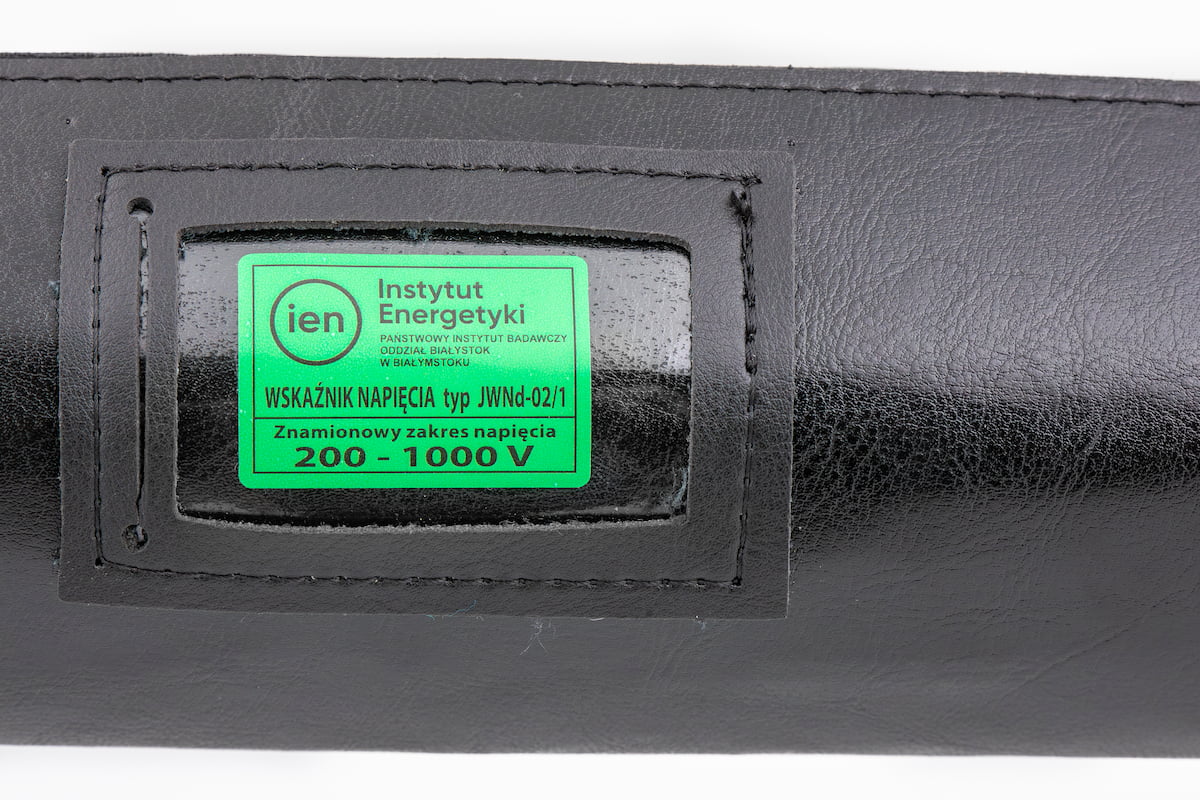

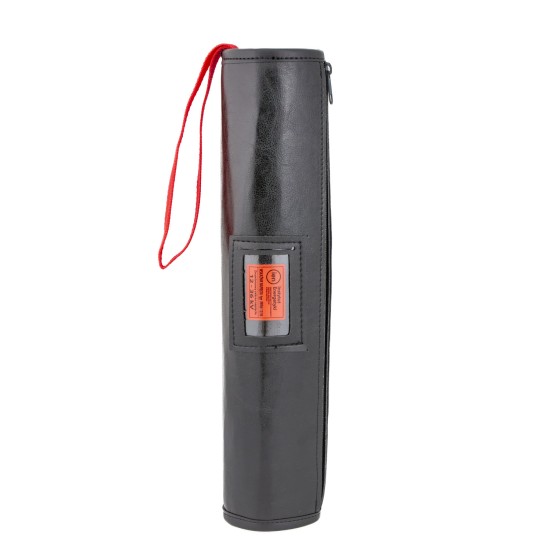

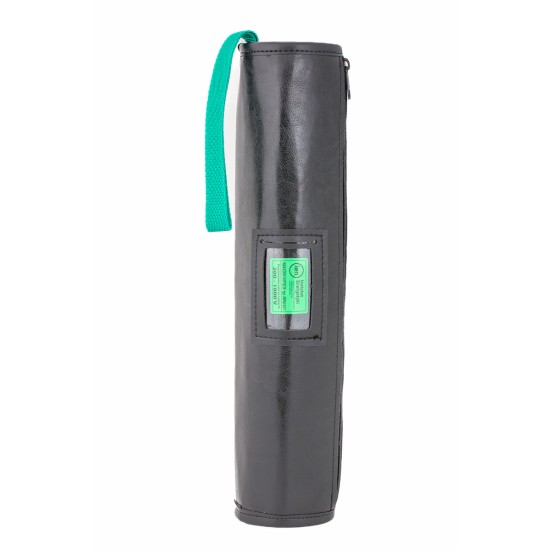

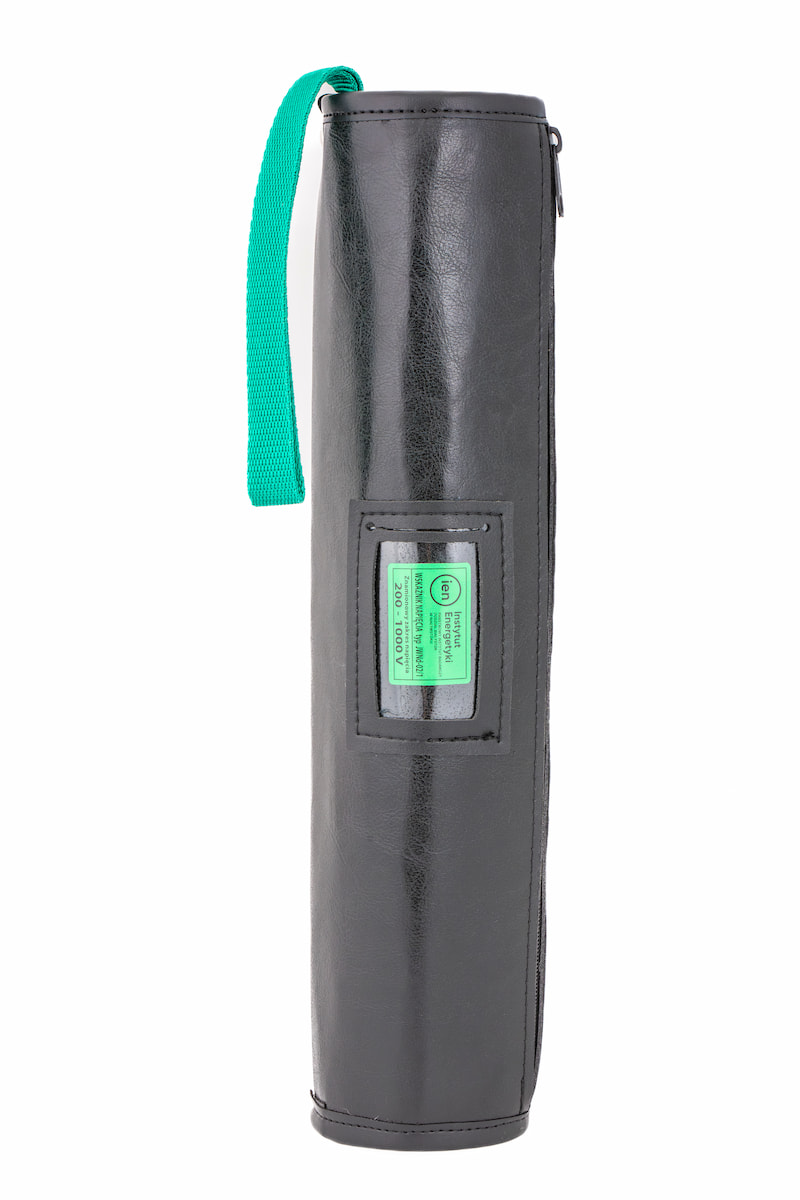

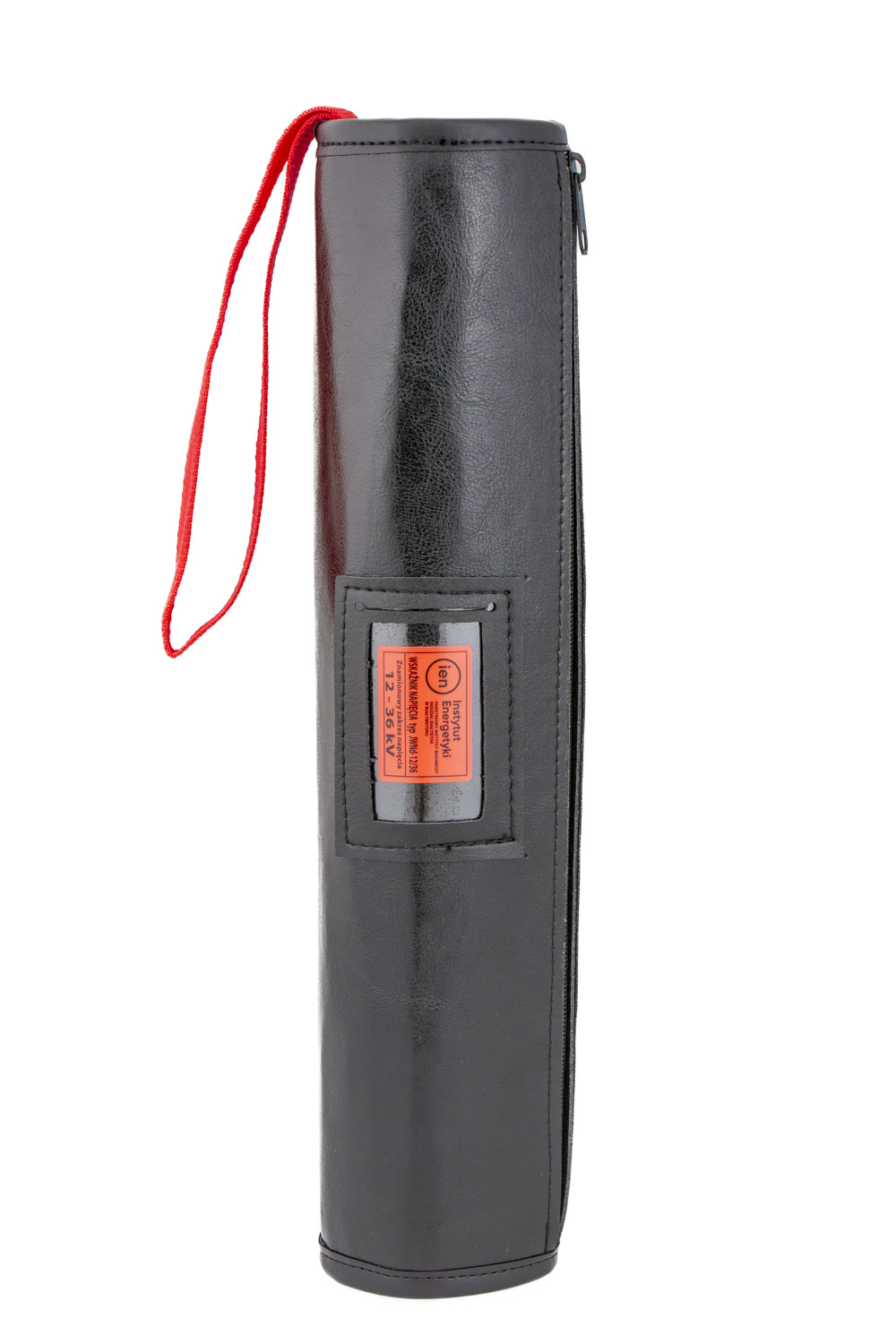

- Sztywny futerał
- Instrukcja obsługi
- Karta gwarancyjna
Uwaga: produkt podlega okresowym badaniom kontrolnym
Zalecany termin kolejnego badania: co 12 miesięcy
Zamów badanie wskaźnika >
System identyfikacji QR
Każdy wskaźnik posiada indywidualny kod QR, który po zeskanowaniu umożliwia dostęp do historii urządzenia i jego dokumentacji. Ułatwia to zarządzanie, kontrolę i planowanie przeglądów.
Zarejestruj się w systemie QR >
Masz pytania"
Skontaktuj się z nami – doradzimy, który model najlepiej sprawdzi się w Twojej instalacji.
Dane kontaktowe producenta:
ZD Białystok, Św. Rocha 16, 15-879 Białystok, Polska, e-mail: iezd@iezd.plKarty katalogowe wskaźników napięcia typu JWNd

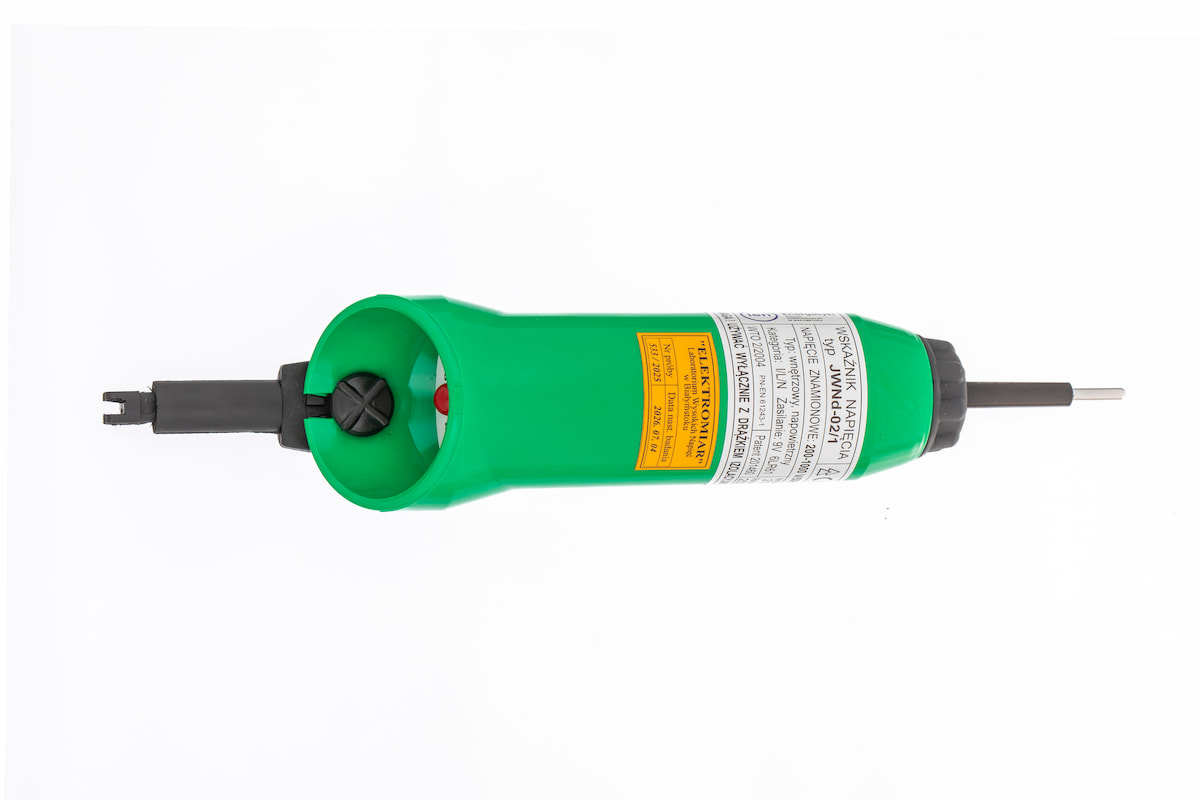

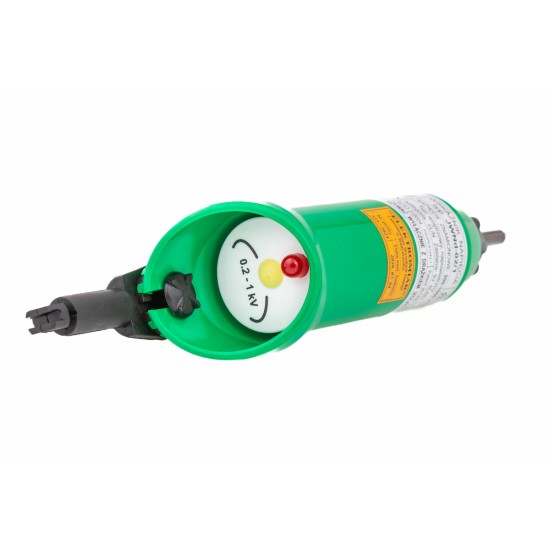

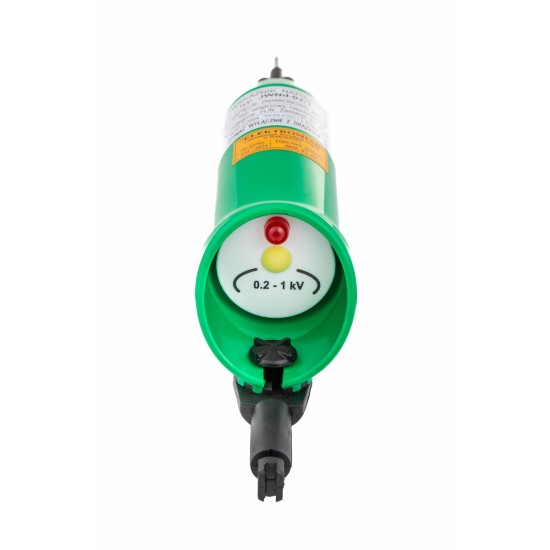

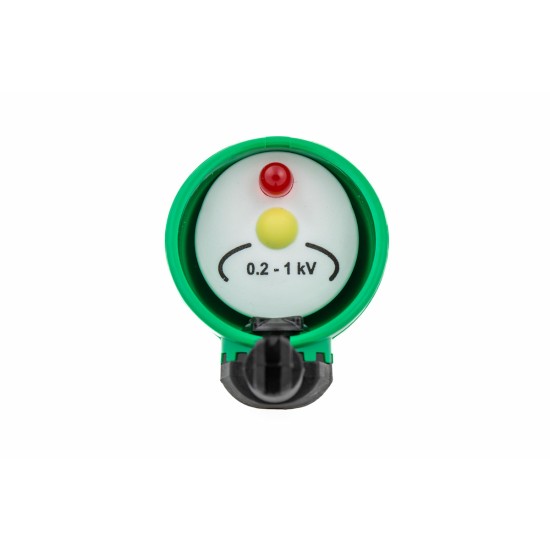

Pobierz kartę katalogową JWNdJWNd-0,2/1 (200–1000 V)

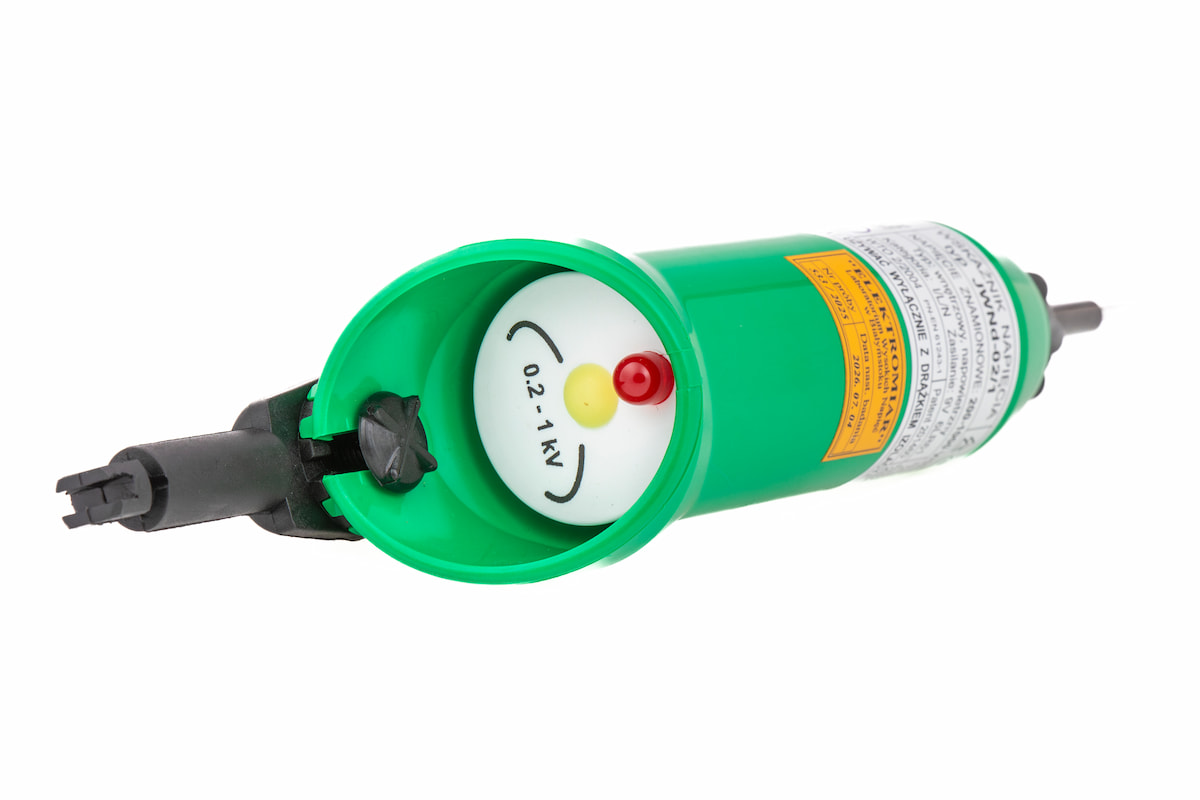

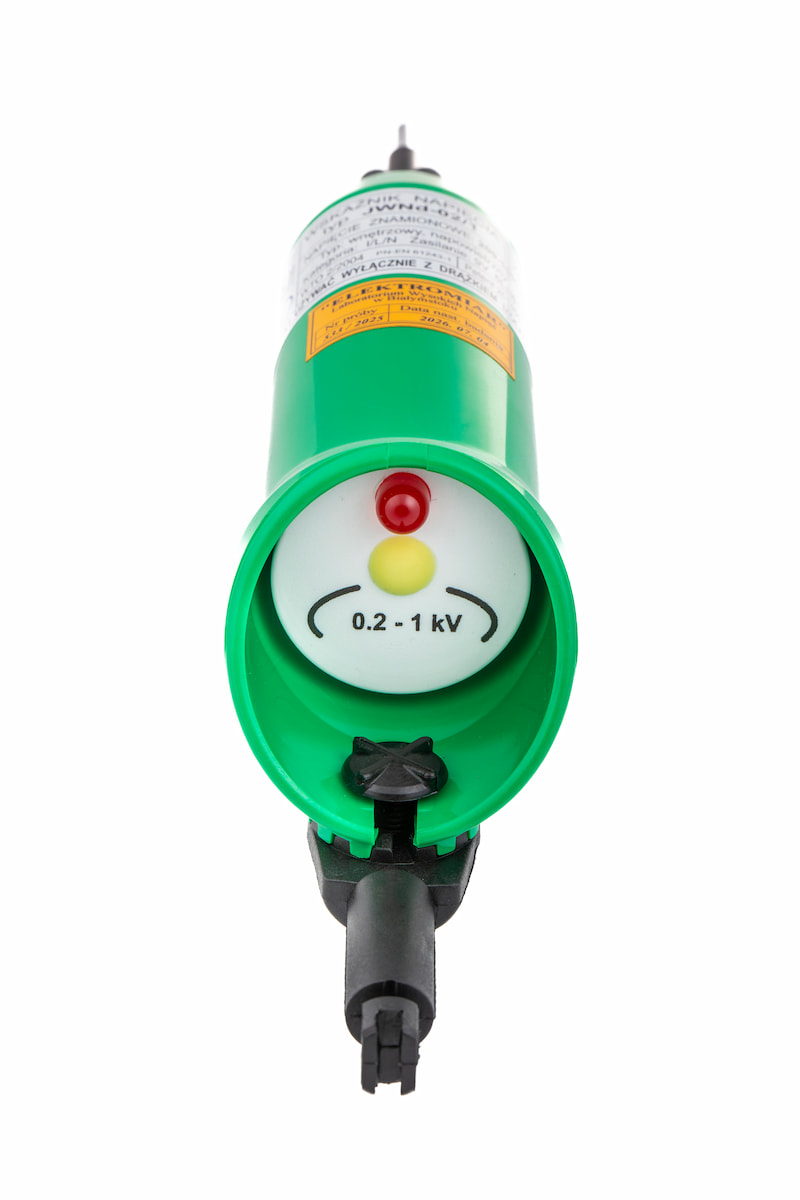

Zastosowanie:
Wskaźnik do wykrywania obecności napięcia przemiennego 50 Hz w sieciach niskiego napięcia w zakresie od 200 V do 1000 V.
Dane techniczne:
- Zakres napięć: 200–1000 V
- Obudowa: poliwęglan wysokiej jakości
- Masa: 0,4 kg
- Montaż: drążek PN-IEC 832 + adapter UDI
- Sygnalizacja: optyczna i akustyczna
- Zasilanie: bateria 9 V, min. 24 h
- Gwarancja: 2 lata
- Norma: PN-EN 61243-1
Wyposażenie:
- Wskaźnik napięcia
- Bateria 9 V
- Sztywny futerał
- Instrukcja obsługi
- Adapter UDI
Uwagi:
- Badanie kontrolne co 12 miesięcy
- Kod QR z historią urządzenia i dostępem do dokumentacji

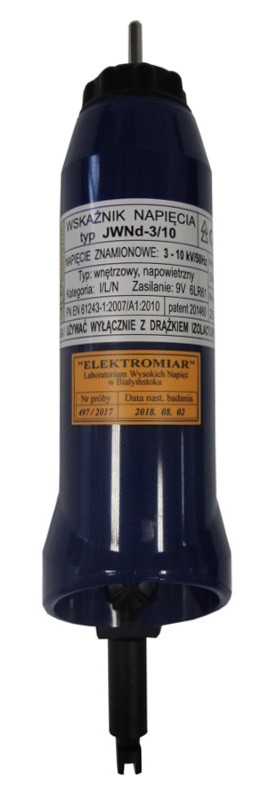

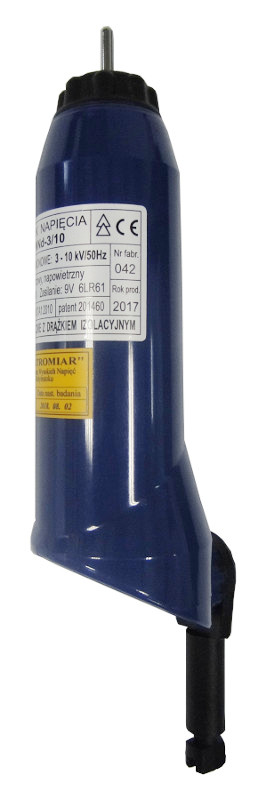

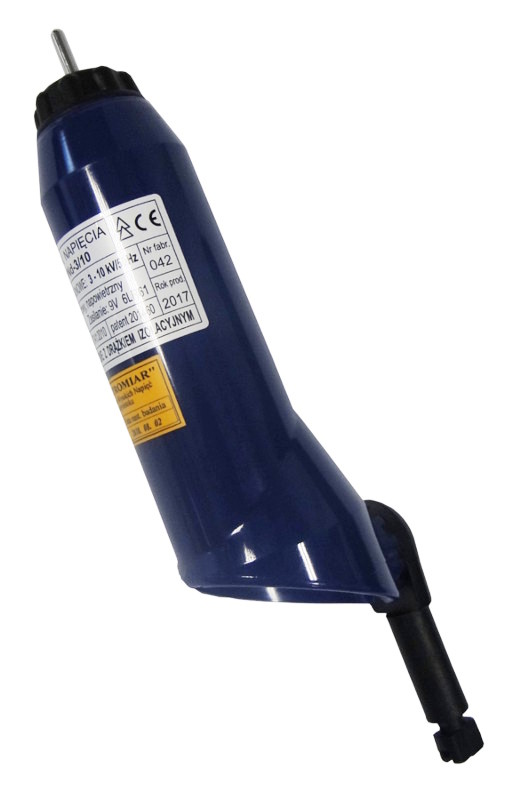

JWNd-3/10 (3–10 kV)
Zastosowanie:
Do wykrywania napięcia przemiennego 50 Hz w sieciach SN w zakresie 3–10 kV.
Dane techniczne:
- Zakres napięć: 3–10 kV
- Obudowa: poliwęglan wysokiej jakości
- Masa: 0,4 kg
- Montaż: drążek PN-IEC 832 + adapter UDI
- Sygnalizacja: optyczna i akustyczna
- Zasilanie: bateria 9 V, min. 24 h
- Gwarancja: 2 lata
- Norma: PN-EN 61243-1
Wyposażenie:
- Wskaźnik napięcia
- Bateria 9 V
- Sztywny futerał
- Instrukcja obsługi
- Adapter UDI
Uwagi:
- Badanie kontrolne co 12 miesięcy
- Obsługa kodów QR – szybki dostęp do historii

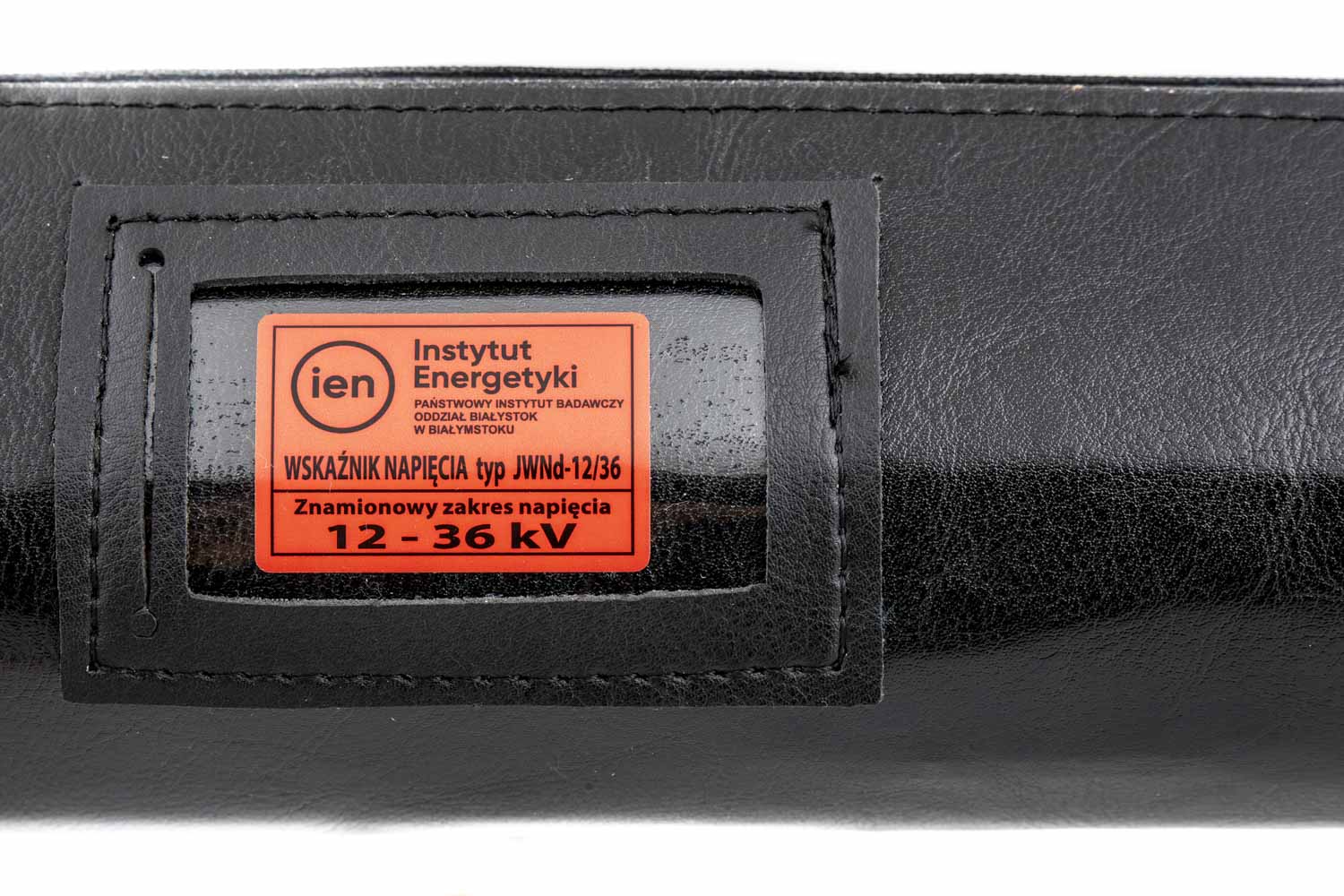

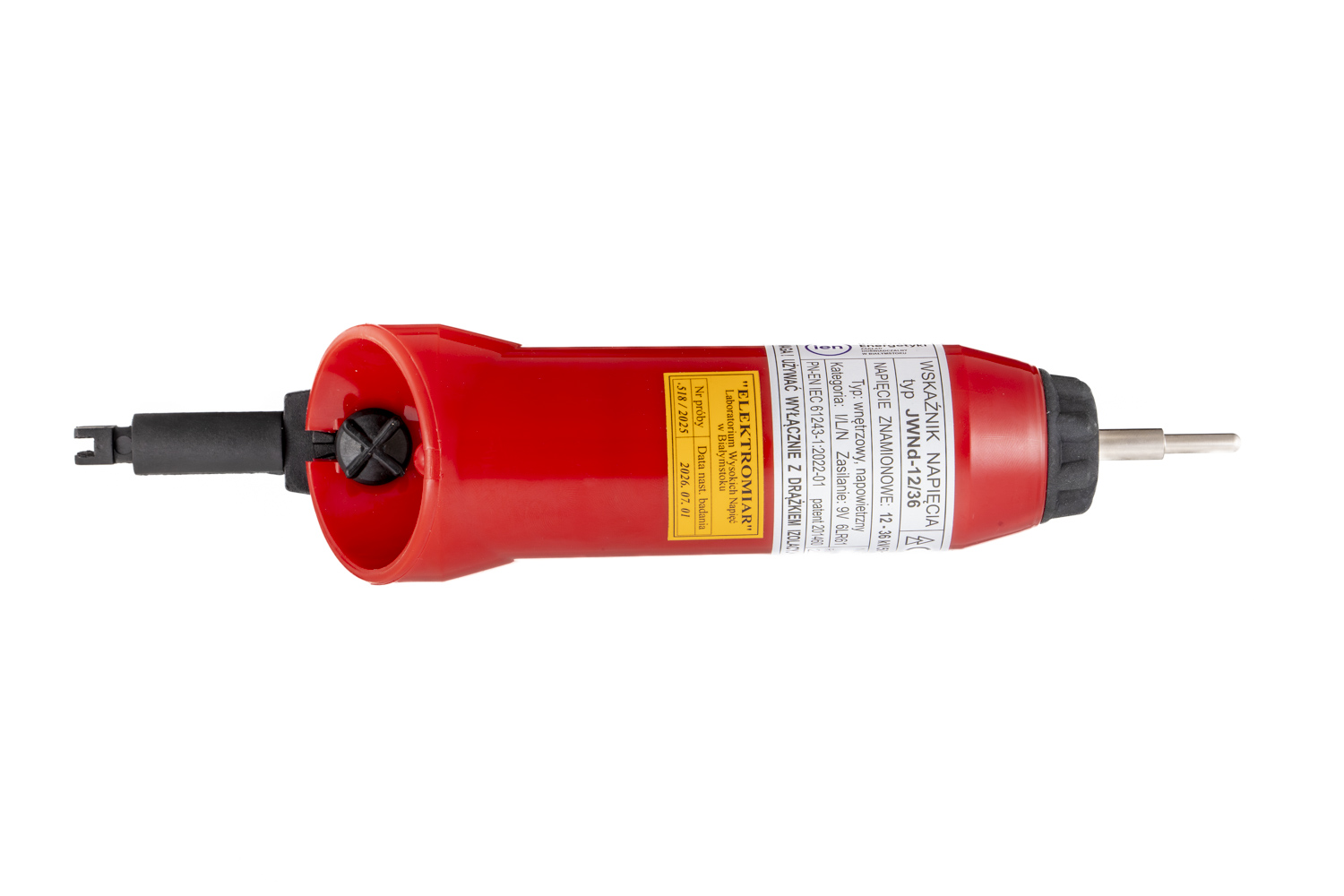

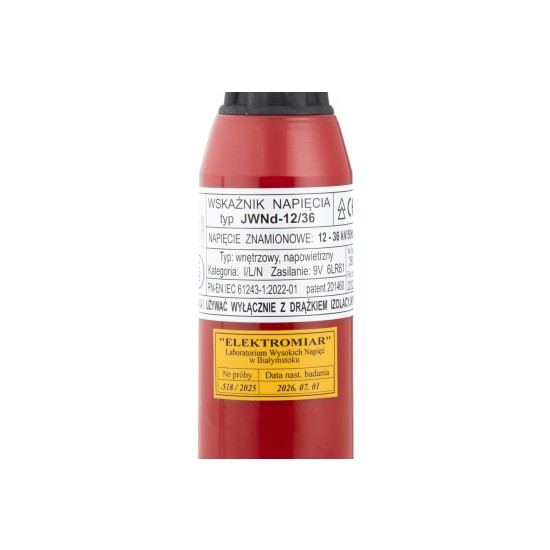

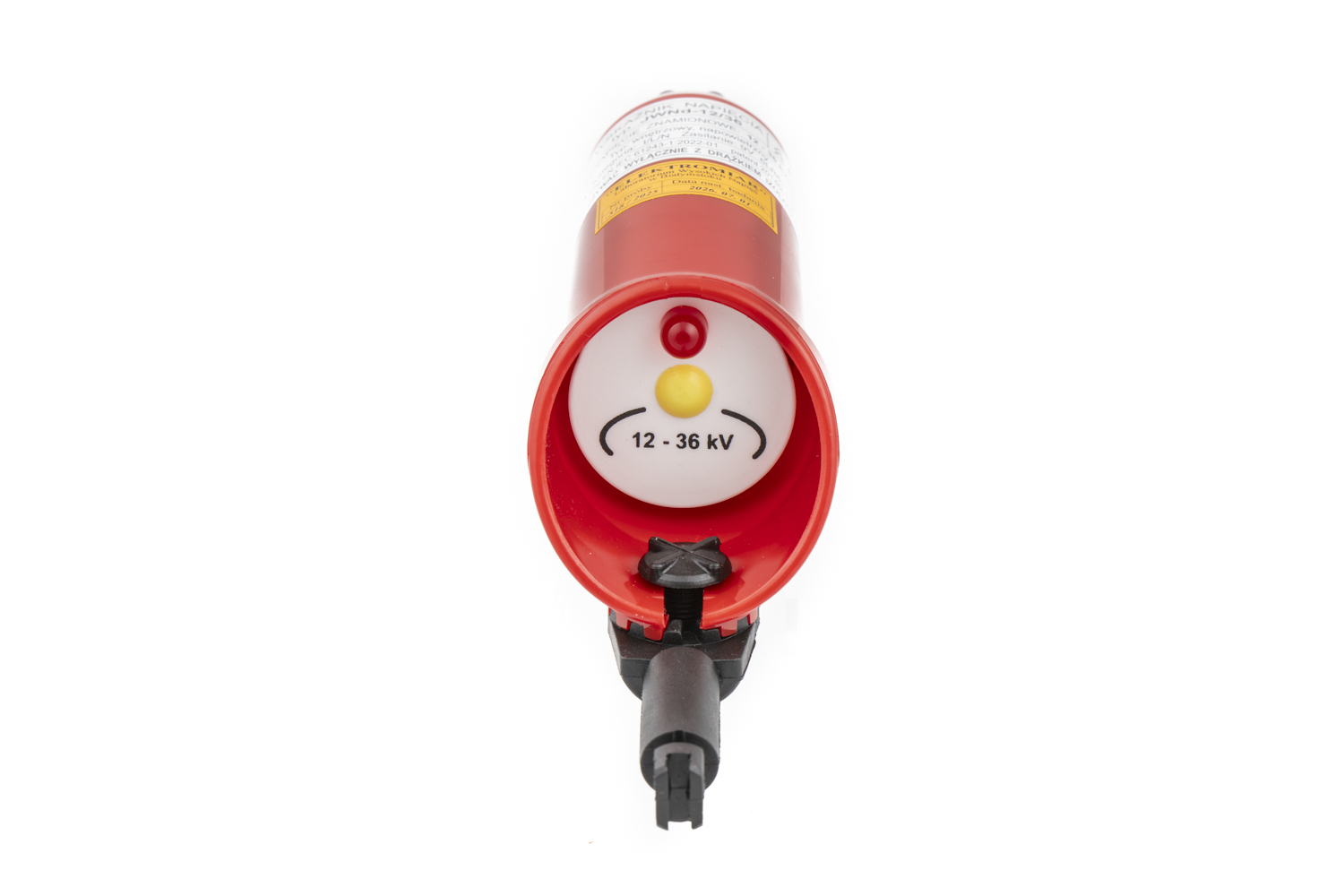

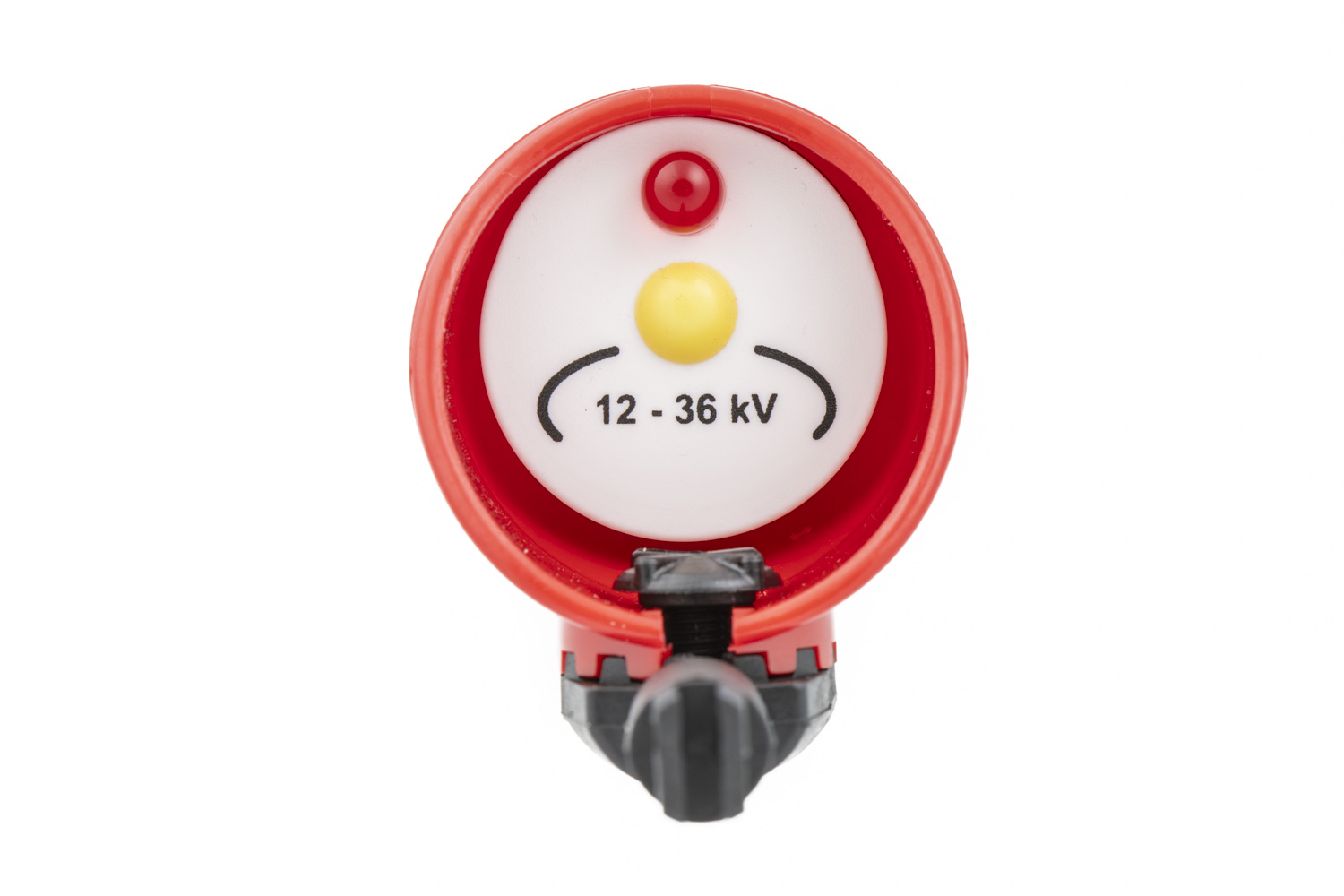

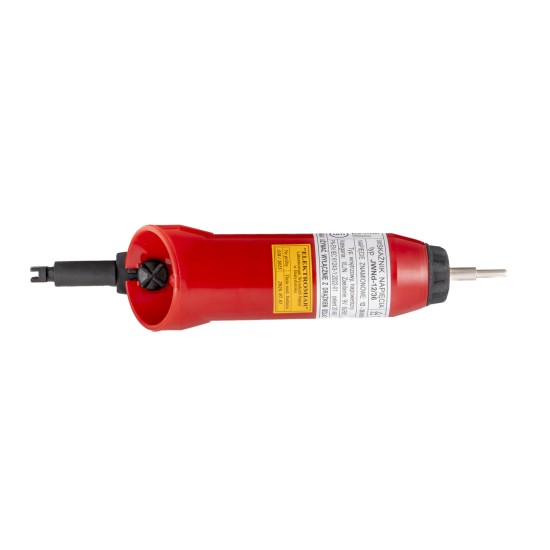

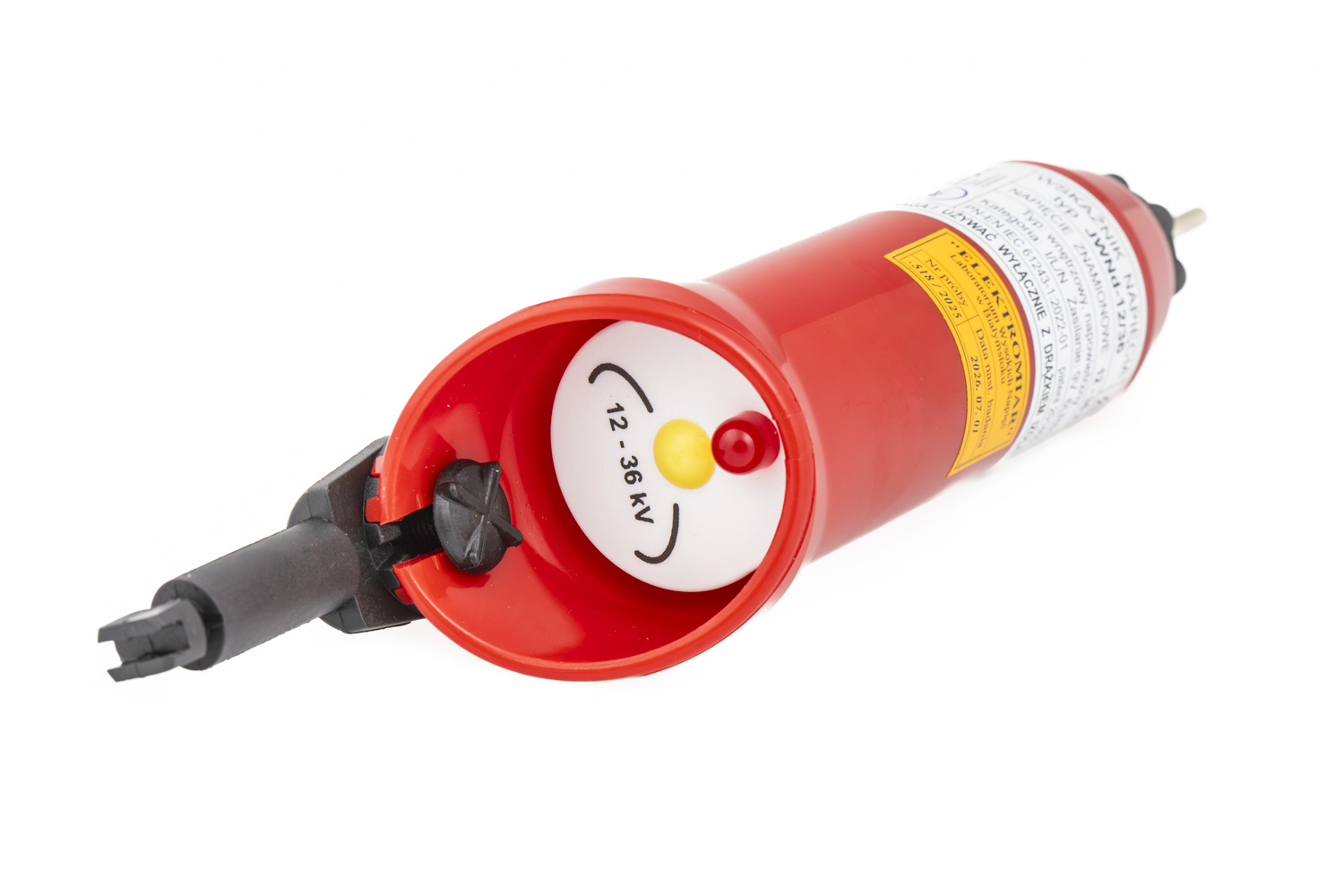

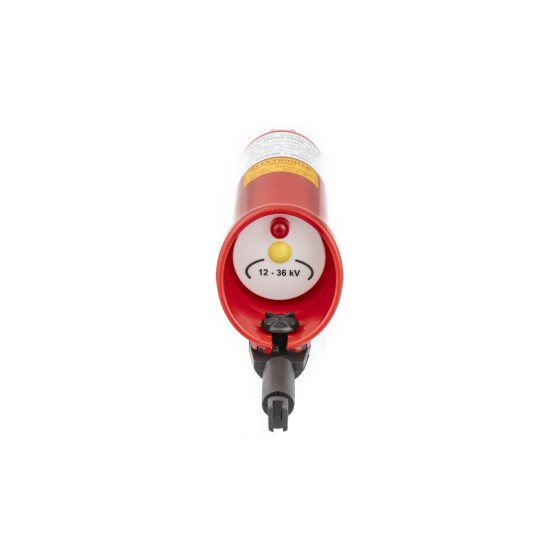

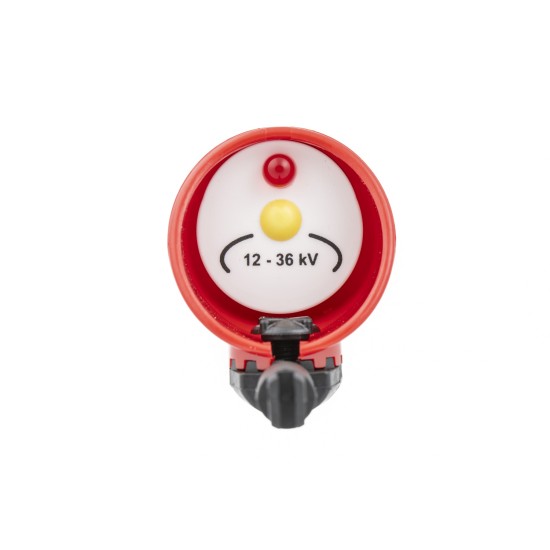

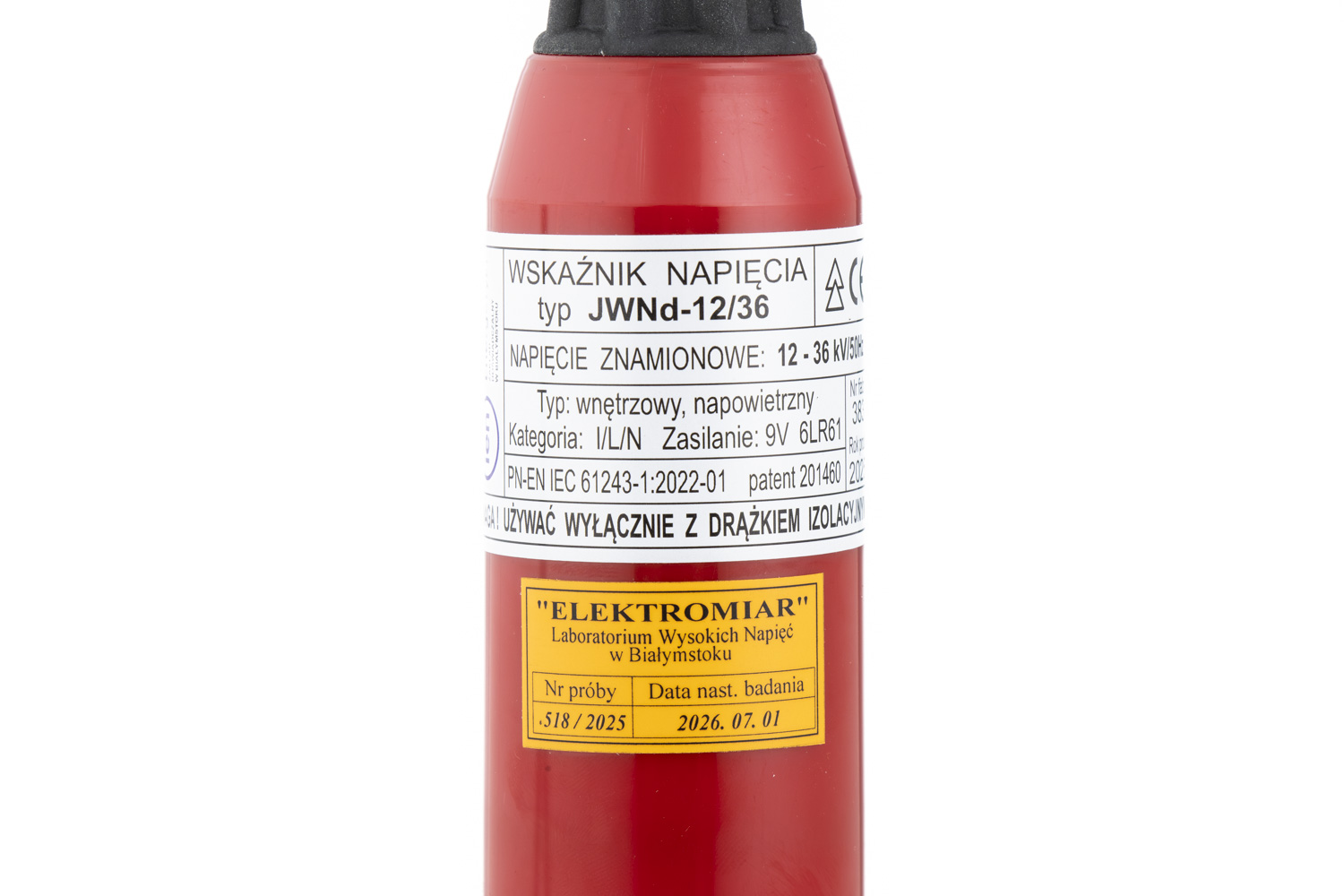

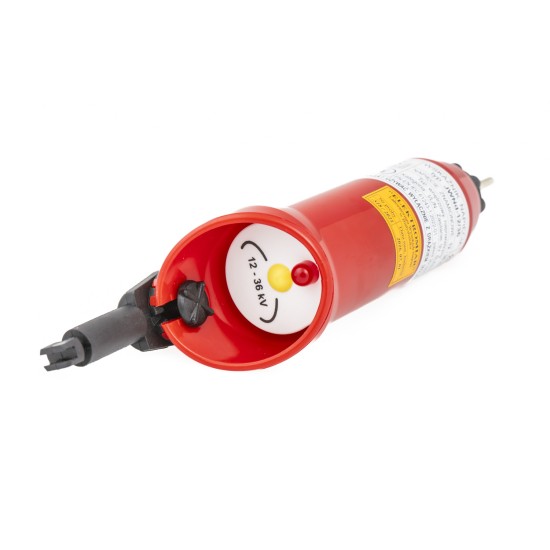

JWNd-12/36 (12–36 kV)
Zastosowanie:
Wykrywanie napięcia przemiennego 50 Hz w instalacjach SN w zakresie 12–36 kV (linie kablowe, GPZ).
Dane techniczne:
- Zakres napięć: 12–36 kV
- Obudowa: poliwęglan wysokiej jakości
- Masa: 0,4 kg
- Autotest: TAK
- Montaż: drążek PN-IEC 832 + adapter UDI
- Zasilanie: bateria 9 V, min. 24 h
- Gwarancja: 2 lata
- Norma: PN-EN 61243-1
Wyposażenie:
- Wskaźnik napięcia
- Bateria 9 V
- Sztywny futerał
- Instrukcja obsługi
- Adapter UDI
Uwagi:
- Badanie kontrolne co 12 miesięcy
- Pełna identyfikacja przez kod QR
JWNd-15 (15 kV)
Zastosowanie:
Wskaźnik napięcia do pracy w sieciach 15 kV – napięcie znamionowe międzyfazowe.
Dane techniczne:
- Napięcie znamionowe: 15 kV
- Obudowa: poliwęglan wysokiej jakości
- Masa: 0,4 kg
- Autotest: TAK
- Sygnalizacja: optyczna i akustyczna
- Zasilanie: bateria 9 V, min. 24 h
- Montaż: drążek PN-IEC 832 + adapter UDI
- Gwarancja: 2 lata
- Norma: PN-EN 61243-1
Wyposażenie:
- Wskaźnik napięcia
- Bateria 9 V
- Sztywny futerał
- Instrukcja obsługi
- Adapter UDI
Uwagi:
- Okresowe badanie co 12 miesięcy
- System QR do szybkiej identyfikacji
JWNd-110 (110 kV)
Zastosowanie:
Wysokonapięciowy wskaźnik napięcia przeznaczony do pracy w sieciach 110 kV.
Dane techniczne:
- Napięcie znamionowe: 110 kV
- Obudowa: poliwęglan wysokiej jakości
- Masa: 0,4 kg
- Autotest: TAK
- Sygnalizacja: optyczna i akustyczna
- Zasilanie: bateria 9 V, min. 24 h
- Montaż: drążek PN-IEC 832 + adapter UDI
- Gwarancja: 2 lata
- Norma: PN-EN 61243-1
Wyposażenie:
- Wskaźnik napięcia
- Bateria 9 V
- Sztywny futerał
- Instrukcja obsługi
- Adapter UDI
Uwagi:
- Badanie kontrolne co 12 miesięcy
- Kod QR z dostępem do dokumentacji i historii
Instrukcje obsługi wskaźników napięcia JWNd
Poniżej znajdziesz instrukcje obsługi w formacie PDF dla wszystkich dostępnych modeli wskaźników napięcia typu JWNd:
JWNd-0,2/1 (200–1000 V)Pobierz instrukcję obsługi JWNd-0,2/1
JWNd-3/10 (3–10 kV)
Pobierz instrukcję obsługi JWNd-3/10
JWNd-12/36 (12–36 kV)
Pobierz instrukcję obsługi JWNd-12/36
JWNd-15 (15 kV)
Pobierz instrukcję obsługi JWNd-15
JWNd-110 (110 kV)
Pobierz instrukcję obsługi JWNd-110
Zwroty i reklamacje
Zgodnie z przepisami masz 14 dni na zwrot towaru bez podania przyczyny, licząc od dnia dostarczenia zamówienia.
- Zwrot w panelu klienta: jeśli posiadasz konto w naszym sklepie, zaloguj się i skorzystaj z funkcji zwrotu dostępnej w panelu klienta.
- Zwrot bez konta / szybki zwrot InPost: wypełnij formularz zwrotu na naszej stronie. Po jego zatwierdzeniu otrzymasz kod zwrotu (e-mail / aplikacja InPost). Koszt przesyłki zwrotnej zostanie odjęty od zwracanej kwoty.
- Zamówienia niestandardowe: w przypadku produktów wykonanych na zamówienie prosimy o kontakt przed dokonaniem zwrotu.
Szczegółowe informacje oraz instrukcję krok po kroku znajdziesz tutaj:
Zwroty towaru – szczegóły >
Masz pytania? Skontaktuj się z nami:
info@egsystem-sklep.pl
Do czego służy wskaźnik napięcia JWNd?
Czym różnią się modele JWNd między sobą?
Czy wskaźnik sam sprawdza swoją sprawność?
Jakie są sygnały działania wskaźnika?
Jak długo działa wskaźnik na jednej baterii?
Co zawiera zestaw z wskaźnikiem JWNd?
Czy można zamontować wskaźnik na drążku izolacyjnym?
Jak często należy wykonywać badania kontrolne?
Co daje kod QR na wskaźniku?
