Jednobiegunowy akustyczno-optyczny uzgadniacz faz JUFd

Jednobiegunowy akustyczno-optyczny uzgadniacz faz JUFd

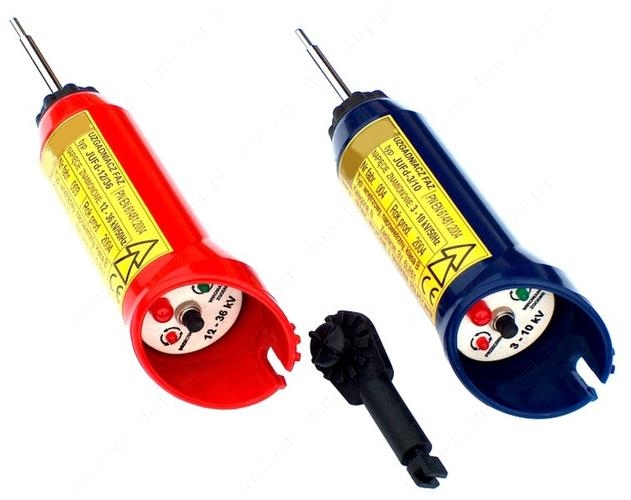

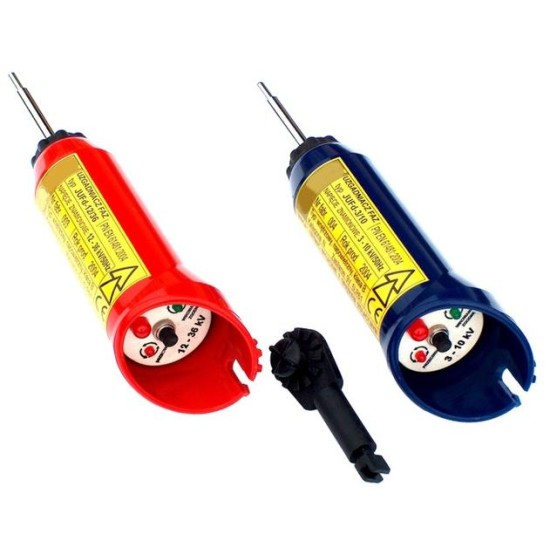

Produkt jest dostępny w dwóch wariantach:

• JUFd-3/10 (3-10 kV)
• JUFd-12/36 (12-36 kV)

Zastosowanie uzgadniacza faz JUFd 3/10:

Jednobiegunowy uzgadniacz faz i wskaźnik kierunku wirowania pola w sieciach trójfazowych 50 Hz o napięciu między 3 a 10 kV oraz kącie przesunięcia międzyfazowego 120o.

Zastosowanie uzgadniacza faz JUFd 12/36:

Jednobiegunowy uzgadniacz faz i wskaźnik kierunku wirowania pola w sieciach trójfazowych 50Hz o napięciu między 12 a 36 kV oraz kącie przesunięcia międzyfazowego 120o.

Parametry techniczne:

• Obudowa wykonana z poliwęglanu wysokiej jakości
• Długość całkowita – 24 cm
• Masa – 0,4 kg
• Zasilanie — bateria 9 V

Sposób działania uzgadniacza faz JUFd

• Uzgadniacz JUFd został dostosowany do przymocowania go do standardowego drążka izolacyjnego z rowkowaną końcówką według PN-IEC 832. By zamontować uzgadniacz na drążku UDI, należy użyć końcówki dostosowującej dołączonej do kompletu

• Wbudowano autotest uniemożliwiający pracę z rozładowaną baterią bądź przy wykrytej niesprawności

• Sprawny uzgadniacz po włączeniu go emituje krótkie pojedyncze sygnały, które powtarzają się co 2 s

• Dotknięcie do napięcia powoduje pojawienie się sygnału ciągły, który oznaczaja zapamiętywanie fazy. Po jej zapamiętaniu sygnał zmienia się od razu na przerywany

• Brak napięcia: seria 5-ciu krótkich sygnałów powtarzalnych co 2 s oznajmia pamiętanie fazy

• Przerywany sygnał akustyczny i optyczny wskazuje zgodność fazy mierzonej z zapamiętaną

• Niezgodność fazy mierzonej z zapamiętaną jest wskazywana ciągłym sygnałem akustycznym i optycznym. Sygnał ciągły występuje także w przypadku braku możliwości jednoznacznej identyfikacji fazy na przykład z powodu zakłóceń

• Dotknięcie po zapamiętaniu fazy kolejno do dwu pozostałych faz powoduje zmierzenie kierunku wirowania i zapalenie się na stałe odpowiedniej diody 5 mm

• Przekroczenie czasu pamiętania fazy jest sygnalizowane przez krótkie, szybkie dźwięki oraz mruganie naprzemienne diod 5 mm – poprzedzają samowyłączenie się uzgadniacza

• Każdy z wymienionych wyżej sygnałów jest łatwy do zapamiętania i rozróżnienia

Opakowanie

Uzgadniacz faz jest przesyłany do klienta sztywnym futerale. Do kompletu załączone są bateria i instrukcja użytkowania.

Zgodność z normami:

Prace pod napięciem — Przenośne uzgadniacze faz dla napięć prądu przemiennego od 1 kV do 36 kV — PN-EN 61481.
