Ograniczniki przepięć i ich rodzaje

Data dodania: 17-11-2021

Ograniczniki przepięć i ich rodzaje



Prawidłowo wykonana instalacja elektryczna wymaga połączenia wielu elementów – również tych pełniących funkcję ochronną. Należą do nich ograniczniki przepięć. To urządzenia, których głównym zadaniem jest ochrona urządzeń elektrycznych i elektronicznych. Pozwalają więc nie tylko na sprawne działanie instalacji, ale także zapewniają jej bezpieczne użytkowanie.


Jak działają ograniczniki przepięciowe?



Przyczyną powstawania przepięć są wyładowania atmosferyczne oraz awarie sieci elektroenergetycznych. Zadaniem ograniczników przepięć jest ochrona przed nimi urządzeń podłączonych do instalacji elektrycznej. A wszystko za sprawą specjalnych, cylindrycznych elektrod, pozwalających opanować prądy udarowe o wysokich wartościach. W trójelektrodowych ogranicznikach przepięciowych jedna z elektrod wymusza przeskok iskry, kiedy na urządzeniu napięcie przekroczy wartość zapłonu. W ten sposób na elektrodach głównych powstaje łuk elektryczny, równoznaczny ze stanem zwarcia. Odprowadzenie prądu udarowego to jednak nie wszystko, ponieważ następnie przez ogranicznik przepływa też prąd zwarciowy. Zadaniem urządzenia jest przerwanie jego strumienia.


Ograniczniki przepięć – jakie są ich rodzaje?

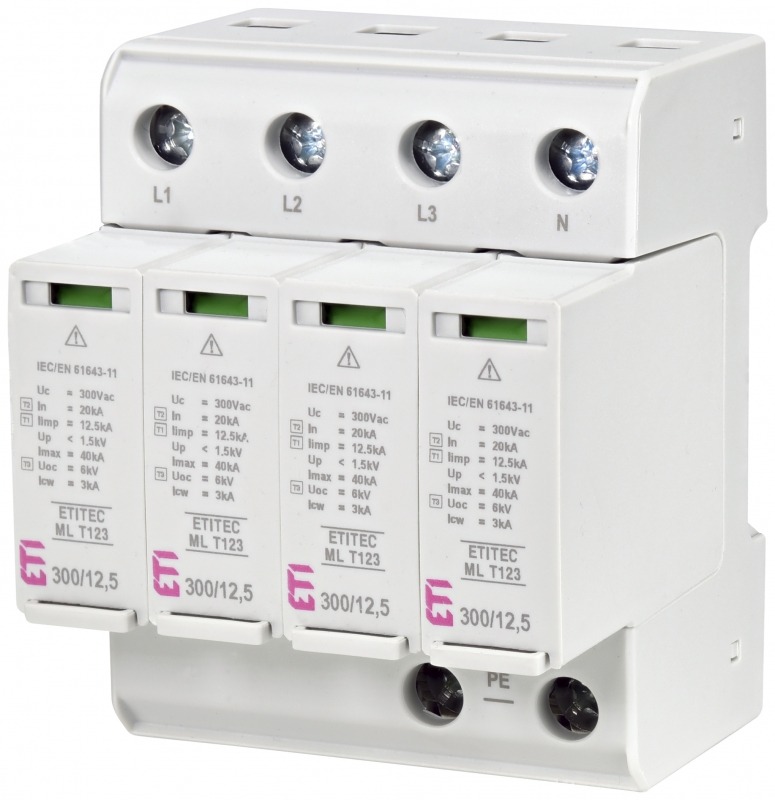

Wyróżnia się cztery typy ograniczników przeciwprzepięciowych. Pierwsze z nich to ograniczniki typu 1, dawniej nazywane ogranicznikami klasy B. Rozwiązania gwarantują ochronę instalacji elektrycznej oraz podłączonych do niej odbiorników, kiedy piorun uderzy bezpośrednio w linię zasilającą albo instalację odgromową budynku. Ograniczniki typu 1 montuje się zwykle na początku instalacji zasilanej z linii kablowej lub sieci napowietrznej, na złączach kablowych lub w rozdzielnicy nN.

Drugim rodzajem ograniczników przepięciowych są modele hybrydowe 1+2, zwane dawniej ogranicznikami klasy B+C. Ich zadaniem jest ochrona instalacji przed uderzeniem pioruna w obiekt znajdujący się niedaleko linii napowietrznej lub bezpośrednio w linię nN. Ograniczniki pracują w tym przypadku w dużej odległości od miejsca, w którym dochodzi do zdarzenia. Są instalowane przed licznikiem, dzięki czemu, podobnie jak ograniczniki typu 1, chronią układ pomiarowy.

Trzecim rodzajem ograniczników są modele typu 2, zwane dawniej ogranicznikami klasy C. Rozwiązania te zapewniają ochronę instalacji elektrycznej przed skutkami przepięć powodowanymi pośrednimi wyładowaniami atmosferycznymi lub procesami łączeniowymi sieci elektryczne, głównie załączaniem urządzeń takich jak spawarki, silniki czy transformatory.

Ograniczniki typu 3, zwane do niedawna ogranicznikami klasy D, są stosowane do ochrony czułych sprzętów komputerowych i audiowizualnych przed przepięciami zredukowanymi przez wcześniejsze urządzenia zabezpieczające. Zwykle przybierają formę estetycznych listew, do których podłącza się urządzenie, dzięki czemu mogą być stosowane zarówno w przestrzeni domowej, jak i publicznej.



Tutaj znajdują się wszystkie, dostępne w naszym sklepie ograniczniki przepięć.
