Przekładnik prądowy wnętrzowy CTS 17
Czas wysyłki: do 3-4 dni roboczych
Numer katalogowy: EG-CTS-17
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu - dodaj nową (1)

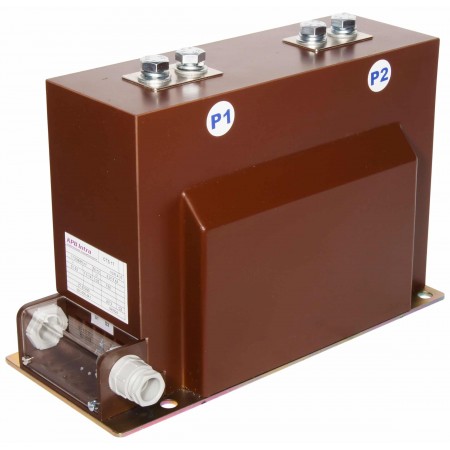

Przekładnik prądowy wnętrzowy CTS 17
Przekładnik prądowy wnętrzowy CTS 17
Przekładnik typu CTS 17 jest jednofazowym przekładnikiem prądowym wnętrzowym w izolacji żywicznej, przeznaczonym do zasilania przyrządów pomiarowych oraz obwodów zabezpieczeniowych urządzeń elektroenergetycznych w sieciach o napięciu znamionowym do 17,5 kV. Zakres znamionowych prądów pierwotnych wynosi 5-3200 A. Wartość znamionowego prądu wtórnego wynosi 5 A lub 1 A. Wszystkie aktywne części przekładnika są zalane mieszanką epoksydową. Masa ta pełni zarówno ochronę elektroizolacyjną jak i mechaniczną.
Przekładniki prądowe CTS 17 są produkowane jako jednordzeniowe, dwurdzeniowe lub trzyrdzeniowe odpowiednio w wersjach:
- podstawowej (z jednym, dwoma lub trzema uzwojeniami wtórnymi),
- z przełączalnym uzwojeniem pierwotnym,
- z odczepami na uzwojeniach wtórnych.
Zmianę zakresu w poszczególnych wersjach przekładnika uzyskuje się przez odpowiednie wykorzystanie odczepów po stronie wtórnej lub właściwy montaż dwóch złączek po stronie pierwotnej (śruby i złączki są elementami wyposażenia). Przekładniki mogą być montowane w pozycji dowolnej. Pokrywa listwy zaciskowej uzwojeń wtórnych przystosowana jest do plombowania. Przekładniki standardowo spełniają wymaganą klasę dokładności w zakresach od 5% do 120% prądu znamionowego pierwotnego i 25% - 100% obciążenia obwodów wtórnych.
Przekładniki CTS 17 spełniają wymagania normy PN-EN 61869-1 i PN-EN 61869-2, GOST 1516.1-76 i GOST 7746-89.
| Nazwa parametru | Wartość |
|---|---|
| Najwyższe napięcie dopuszczalne [kV] | 17,5 |
| Znamionowe napięcie probiercze izolacji [kV] | 38 |
| Znamionowe napięcie probiercze udarowe [kV] | 95 |
| Znamionowy prąd pierwotny [A] | 5 - 3200 |
| Znamionowy prąd wtórny [A] | 5 (1) |
| Moc [VA] | 2.5, 5, 7.5, 10, 15, 20, 30, 40, 50, 60 |
| Klasa dokładności | 0.2, 0.2S, 0,5, 0,5S, 1, 3, 5P, 10P |
| Klasa dokładności uzwojeń pomiarowych | 0.2, 0.2S, 0.5, 0.5S, 1, 3 |
| Klasa dokładności uzwojeń do zabezpieczeń | 5P, 10P |
| Współczynnik bezpieczeństwa przyrządu FS | 5, 10 |
| Współczynnik graniczny dokładności ALF | 5, 10, 15, 20 |
| Znamionowy krótkotrwały prąd cieplny Ith [kA] | 2-80 |
| Znamionowa częstotliwość [Hz] | 50 |
| Masa [kg] | 22 |
