Szyny elastyczne

Numer katalogowy: EG-SE

Stan produktu: Nowy

Wymiary

Cena brutto: 72,14 zł

Cena netto: 58,65 zł

Cena poprzednia: 84,87 zł

Najniższa cena w okresie 30 dni przed wprowadzeniem obniżki to 72,14 zł

Ilość:
-+
szt.
Dodaj do koszyka

  • Opis produktu
  • Do pobrania (1)
  • Recenzje produktu - dodaj nową (0)

Ogólne informacje o szynach elastycznych

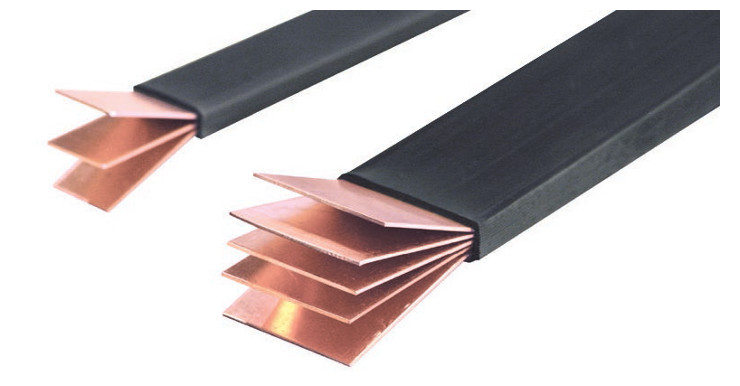

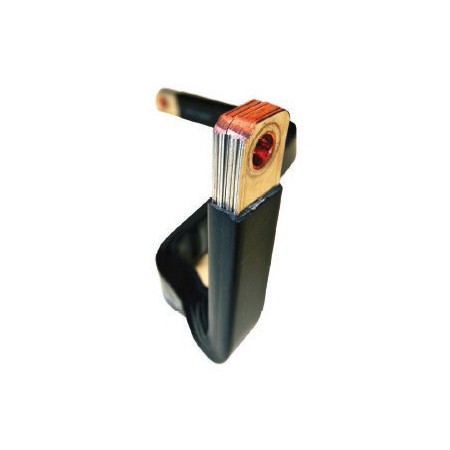

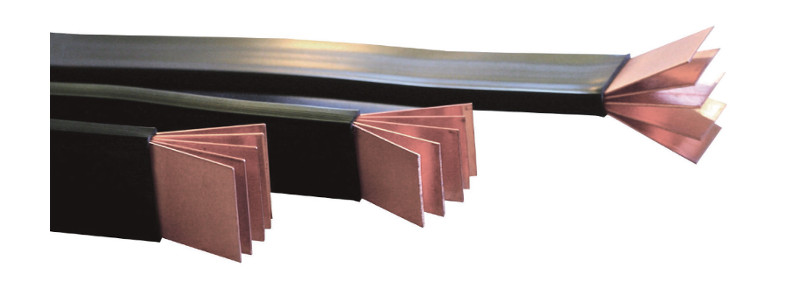

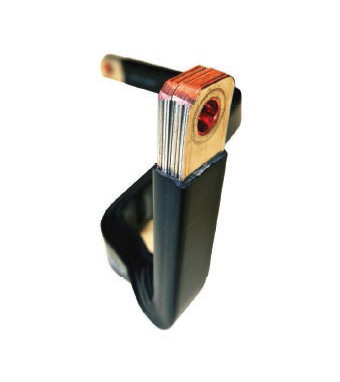

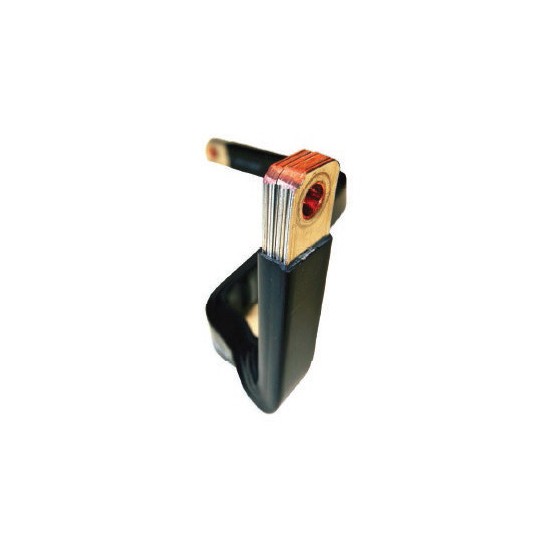

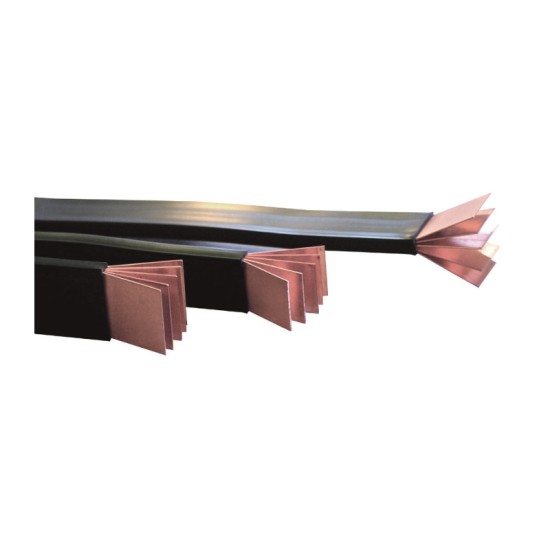

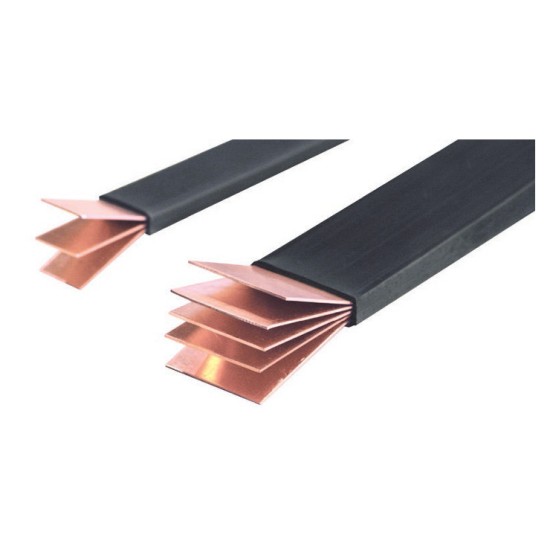

Szyny elastyczne miedziane to nałożone na siebie taśmy pokryte izolacją o wysokiej wytrzymałości. Dzięki giętkości ich instalacja jest bardzo łatwa. Możliwe jest skręcanie i zaginanie nawet dużych szyn.
Do łączenia szyn elastycznych nie trzeba korzystać z końcówek kablowych. Ich dużą zaletą jest też o wiele mniejszy przekrój poprzecznym, nawet 40 % mniejszy niż w przypadku innych połączeń o tej samej wytrzymałości prądowej. Długość szyn miedzianych to 2 metry.

Oznaczenia wymiarów do wyboru:

np: 4x32x1 to:
4 - wymiar B (szerokość)
32 - wymiar S (grubość)
1 - wymiar K (grubość pojedynczej szyny)


Tabela szyn elastycznych

  Nr Przekrój
mm2		 DC* Wymiary powierzchni styku
B x S x K
ΔT (70oC) ΔT (50oC) ΔT (30oC)
B=20 SE 200 40 327 274 215 20 x 2 x 1
SE 201 60 427 361 281 20 x 3 x 1
SE 202 80 476 401 314 20 x 4 x 1
SE 203 100 498 421 327 20 x 5 x 1
SE 204 120 546 463 358 20 x 6 x 1
SE 205 180 647 549 416 20 x 9 x 1
SE 206 200 762 645 502 20 x 10 x 1
B=24 SE 240 48 450 380 295 24 x 2 x 1
SE 241 72 493 413 320 24 x 3 x 1
SE 242 96 551 465 361 24 x 4 x 1
SE 243 122 610 514 398 24 x 5 x 1
SE 244 143 671 566 438 24 x 6 x 1
SE 245 192 802 678 525 24 x 8 x 1
SE 246 218 869 735 917 24 x 9 x 1
SE 247 243 948 803 592 24 x 10 x 1
B=32 SE 320 64 481 406 315 32 x 2 x 1
SE 321 96 571 483 372 32 x 3 x 1
SE 322 128 648 548 425 32 x 4 x 1
SE 323 162 758 642 496 32 x 5 x 1
SE 324 192 846 715 555 32 x 6 x 1
SE 325 256 1018 863 667 32 x 8 x 1
SE 326 288 1126 952 736 32 x 9 x 1
SE 327 322 1232 1041 805 32 x 10 x 1
B=40 SE 400 80 538 455 352 40 x 2 x 1
SE 401 121 617 522 405 40 x 3 x 1
SE 402 163 727 615 476 40 x 4 x 1
SE 403 203 902 761 593 40 x 5 x 1
SE 404 240 1018 860 667 40 x 6 x 1
SE 405 320 1233 1041 805 40 x 8 x 1
SE 406 360 1329 1123 872 40 x 9 x 1
SE 407 402 1403 1182 915 40 x 10 x 1
B=50 SE 500 152 701 592 462 50 x 3 x 1
SE 501 201 862 727 563 50 x 4 x 1
SE 502 252 1102 932 718 50 x 5 x 1
SE 503 301 1226 1034 802 50 x 6 x 1
SE 504 401 1393 1175 912 50 x 8 x 1
SE 505 450 1523 1284 997 50 x 9 x 1
SE 506 504 1654 1393 1082 50 x 10 x 1
B=63 SE 630 189 798 675 522 63 x 3 x 1
SE 631 252 1012 855 661 63 x 4 x 1
SE 632 315 1221 1032 797 63 x 5 x 1
SE 633 378 1439 1217 941 63 x 6 x 1
SE 634 504 1652 1396 1085 63 x 8 x 1
SE 635 567 1772 1498 1162 63 x 9 x 1
SE 636 631 1895 1602 1242 63 x 10 x 1
B=80 SE 800 242 983 827 641 80 x 3 x 1
SE 801 324 1203 1015 785 80 x 4 x 1
SE 802 403 1392 1175 910 80 x 5 x 1
SE 803 480 1626 1374 1065 80 x 6 x 1
SE 804 642 1895 1603 1244 80 x 8 x 1
SE 805 722 1998 1689 1311 80 x 9 x 1
SE 806 800 2105 1774 1377 80 x 10 x 1
B=100 SE 1000 401 1446 1225 947 100 x 4 x 1
SE 1001 501 1635 1385 1075 100 x 5 x 1
SE 1002 601 1843 1551 1205 100 x 6 x 1
SE 1003 800 2147 1815 1404 100 x 8 x 1
SE 1004 900 2252 1904 1473 100 x 9 x 1
SE 1005 1002 2352 1985 1535 100 x 10 x 1
SE 1006 1100 2430 2053 1588 100 x 11 x 1
SE 1007 1200 2503 2115 1636 100 x 12 x 1
SE 1200 1200 2755 2332 1794 120 x 10 x 1

































































































*WARTOŚCI ORIENTACYJNE OBLICZONE WG. NASTĘPUJĄCYCH PARAMETRÓW:
  1. Montaż pionowo, wewnątrz budynku (brak wymuszonego przepływu powietrza), prąd stały.
  2. ΔT = temp. pracy połączenia - max. temp. powietrza
  3. Konduktywaność powyżej 101% IACS
