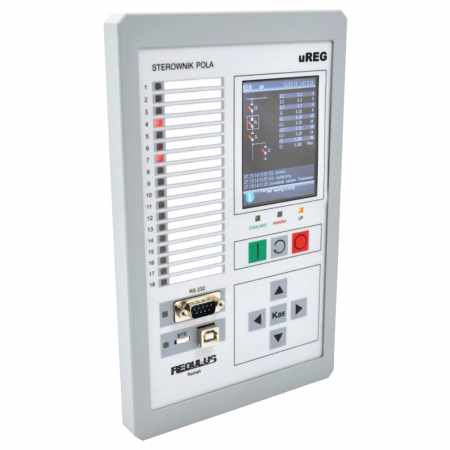

Uniwersalny sterownik pola do stacji elektroenergetycznych uREG 43

Uniwersalny sterownik pola do stacji elektroenergetycznych uREG 43

uREG to uniwersalny system zabezpieczeń, pomiarów, sterowania, komunikacji, rejestracji i współpracy z automatykami stacyjnymi przeznaczony dla stacji elektroenergetycznych średniego, wysokiego i niskiego napięcia.  System uREG powstał na gruncie wieloletnich doświadczeń pozyskanych podczas opracowywania, produkcji i eksploatacji swoich bezpośrednich poprzedników. Sterowniki uREG pracują już w ponad tysiącu lokalizacji na terenie całego kraju.

Obszary zastosowań urządzeń systemu uREG:

• energetyka zawodowa,
• elektrownie i elektrociepłownie,
• elektrownie wiatrowe i wodne,
• fotowoltaika
• biogazownie i kogeneracje,
• regulatory mocy,
• przemysł, górnictwo.

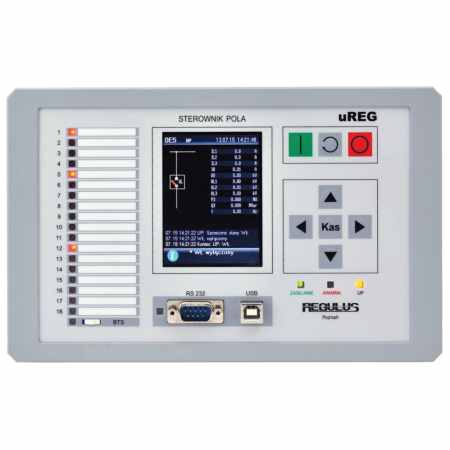

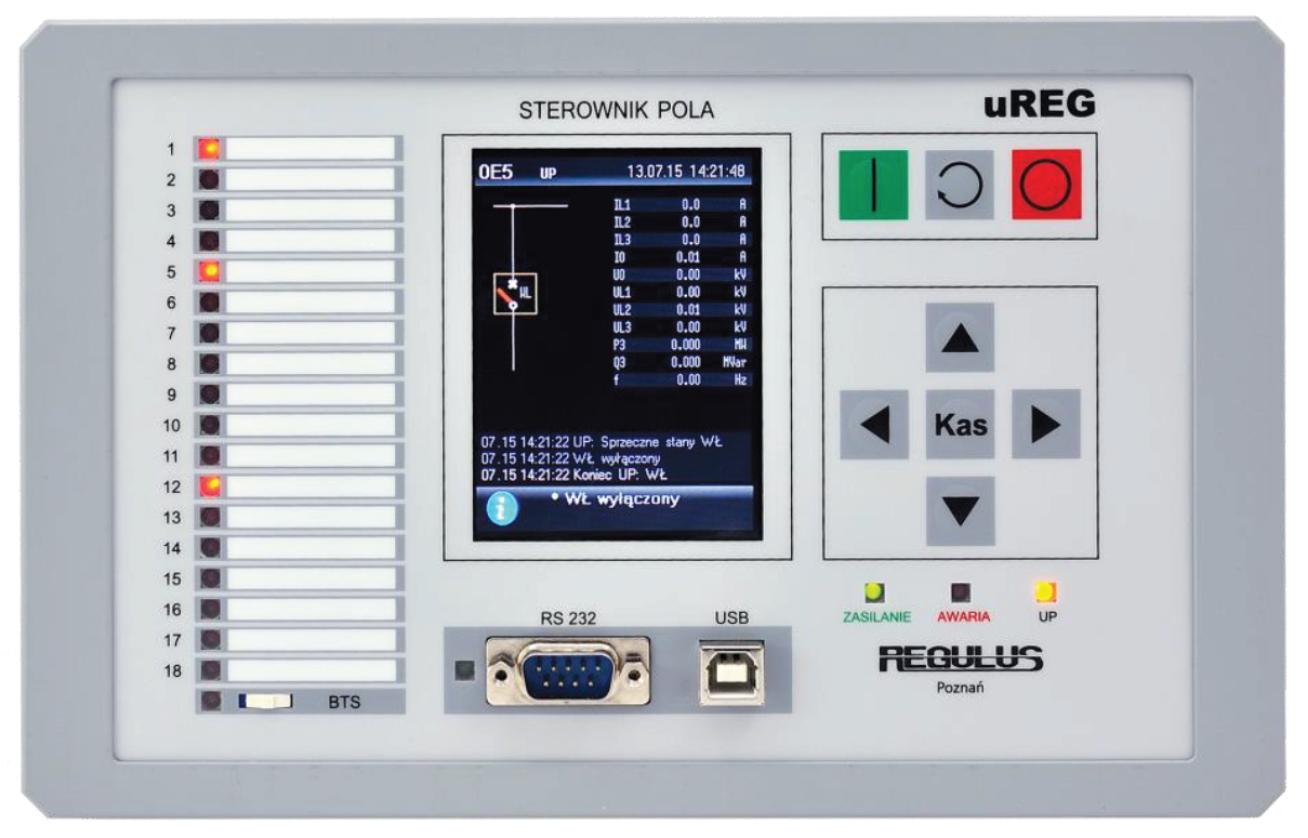

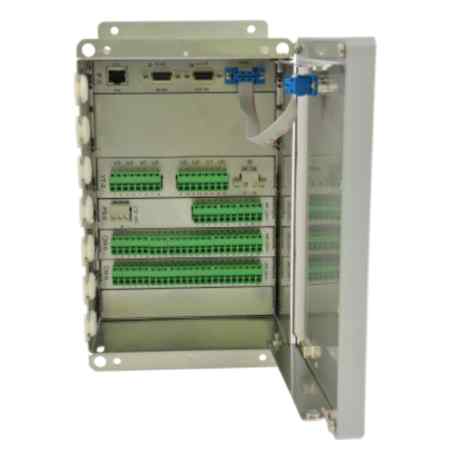

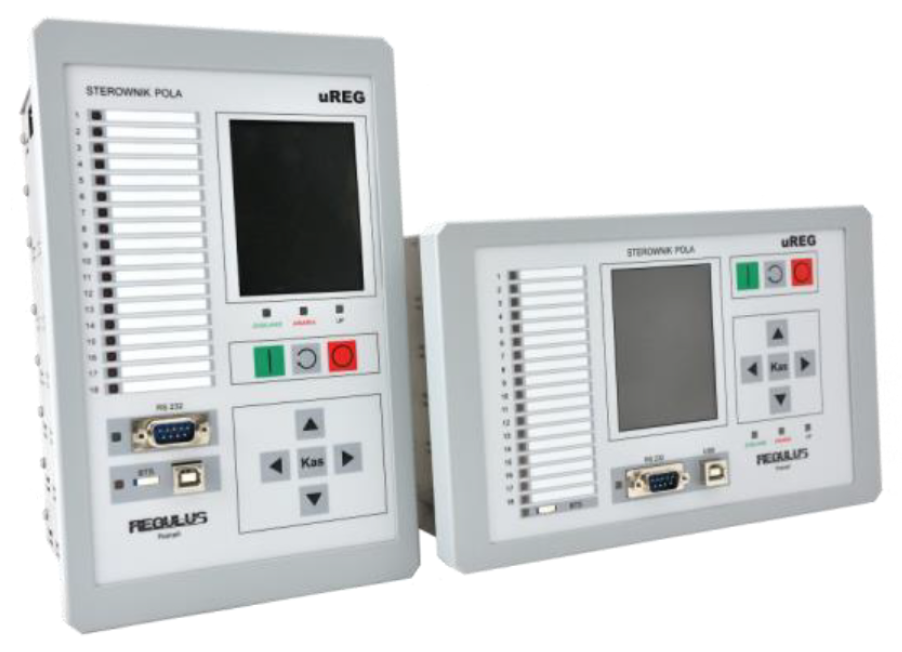

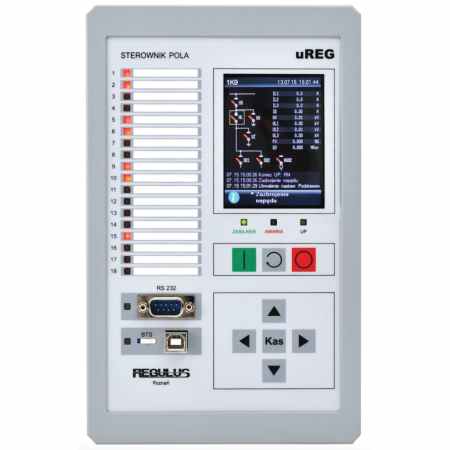

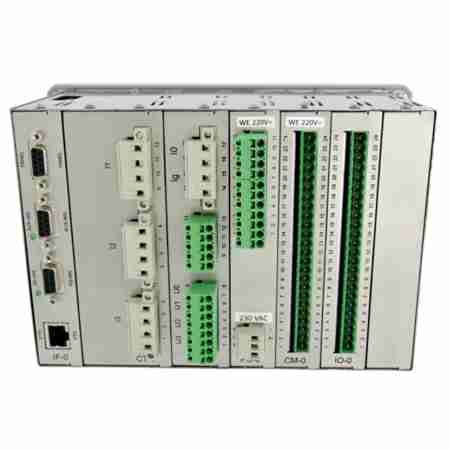

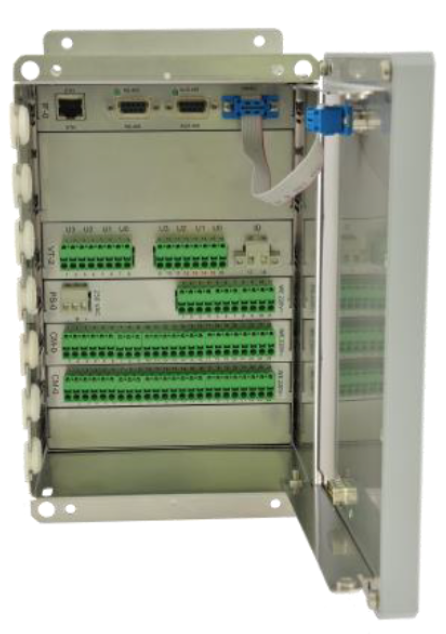

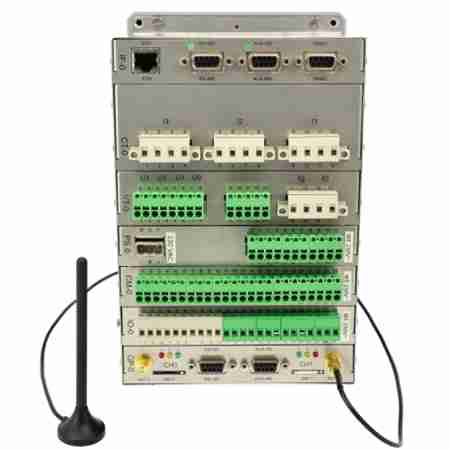

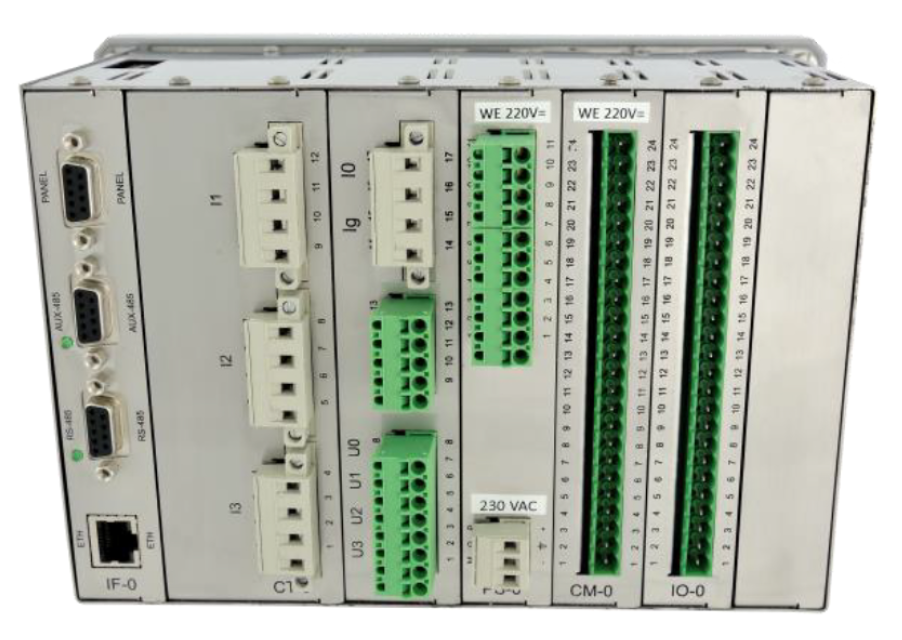

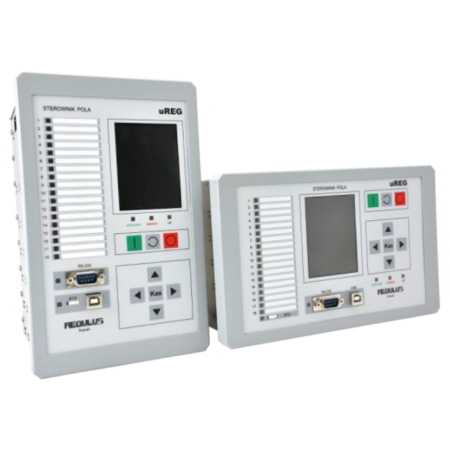

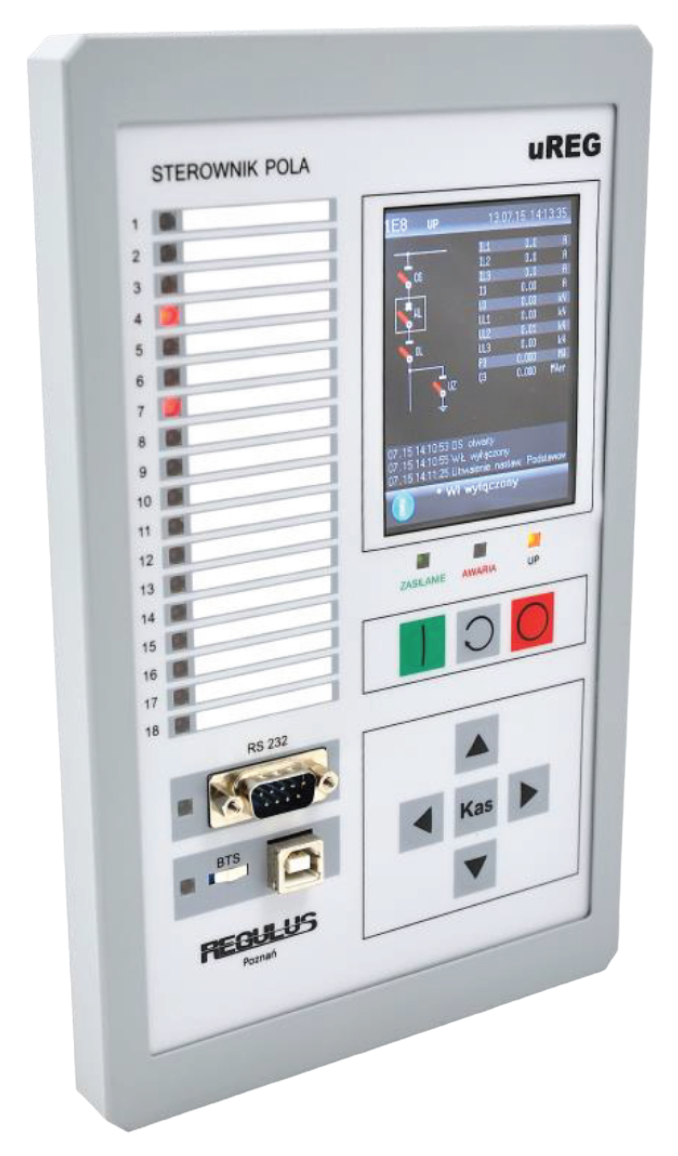

Modułowa, elastyczna konstrukcja sprzętowa urządzenia zapewnia maksymalne dopasowanie do projektu konkretnej aplikacji w energetyce oraz przemyśle i gwarantuje optymalizację nakładów inwestycyjnych (przez wysoką funkcjonalność już w najprostszej konfiguracji). Dwie wersje paneli operatorskich, z kolorowym wyświetlaczem wysokiej rozdzielczości, oraz szeroki wachlarz modułów wejść/wyjść i opcji montażowych obudowy umożliwiają dostosowanie urządzenia do indywidualnych potrzeb klienta. Obsługa wielu protokołów transmisyjnych (w tym DNP3 i IEC60870) zapewnia komunikację zgodną z obecnymi standardami, a przystosowanie do obsługi IEC-61850 i IEEE-1588 zgodność ze standardami jutra.


Unifikacja sprzętu pozwala na dedykowanie zespołu uREG do danego pola przede wszystkim poprzez oprogramowanie (Aplikację), a tylko w minimalnym stopniu poprzez sprzęt.

Wieloprocesorowość i warstwowa struktura oprogramowania zapewnia oddzielenie wewnętrznej, wspólnej dla całego systemu, części zabezpieczeniowo-komunikacyjnej (Bazy) od logiki aplikacji, oferując pełną swobodę jej definiowania.

Aplikacja jest strukturą logicznych powiązań i uwarunkowań decydujących o przeznaczeniu i funkcjach zabezpieczeniowych urządzenia uREG. Definiowanie, testowanie i wdrożenie warstwy aplikacji odbywa się przez producenta lub użytkownika za pomocą oprogramowania narzędziowego


Unifikacja sprzętu pozwala na dedykowanie zespołu uREG do danego pola przede wszystkim poprzez oprogramowanie (Aplikację), a tylko w minimalnym stopniu poprzez sprzęt.     Struktura oprogramowania uREG  Wieloprocesorowość i warstwowa struktura oprogramowania zapewnia oddzielenie wewnętrznej, wspólnej dla całego systemu, części zabezpieczeniowo-komunikacyjnej (Bazy) od logiki aplikacji, oferując pełną swobodę jej definiowania.  Aplikacja jest strukturą logicznych powiązań i uwarunkowań decydujących o przeznaczeniu i funkcjach zabezpieczeniowych urządzenia uREG. Definiowanie, testowanie i wdrożenie warstwy aplikacji odbywa się przez producenta lub użytkownika za pomocą oprogramowania narzędziowego

LogCZIP, to nowa idea w dziedzinie projektowania, testowania, dokumentowania, wdrażania oraz eksploatacji aplikacji dla systemów zabezpieczeń i sterowania uREG.

LogCZIP, to swoboda, przejrzystość i całkowita elastyczność definiowania aplikacji; począwszy od konfigurowania sprzętu (dobór modułów, panelu), poprzez wieloarkuszowy edytor graficzny z biblioteką obiektów (funktorów), aż po kompletny system testowania i weryfikacji projektu (debugger statyczny i dynamiczny).


Zdalne lub lokalne testowanie aplikacji LogCZIP odbywać się może w trojaki sposób:

• w trybie offline (debugger statyczny) – ewaluacja zdefiniowanego algorytmu krok po kroku, wraz z symulacją i obserwacją stanów wielkości analogowych i cyfrowych (wejść), raportów zdarzeń, napisów wyświetlacza, itp.
• w trybie online (debugger dynamiczny) – pełne śledzenie stanu pracującego urządzenia uREG w czasie rzeczywistym. To unikatowe rozwiązanie oferuje wgląd we wszystkie elementy logiki działającej aplikacji, co radykalnie ułatwia jej weryfikację. Odwzorowywany jest również stan na zaciskach urządzenia.
• analiza bufora rejestratora (debugger dynamiczny rejestrowany) – analiza stanów wyjść funktorów (wg kolejności indeksów DNP3/IEC) z możliwością projekcji w arkuszach projektu LogCZIP.

Każda aplikacja LogCZIP opatrywana jest unikalną sygnaturą, stanowiącą jednoznaczny klucz ją identyfikujący. Z sygnaturą powiązany jest katalog automatycznie generowanych plików konfiguracyjnych dla oprogramowania użytkowego (Monitor3). Wygenerowane pliki mogą zostać utrwalone w urządzeniu lub upublicznione (udostępnione na serwerze), umożliwiając wielu użytkownikom korzystanie z gotowej aplikacji w trybie DEMO.  Dzięki takiemu rozwiązaniu powstaje hierarchiczna struktura dostępu do zasobów urządzenia uREG:

• projektant (administrator) aplikacji może wykonywać jej modyfikacje, testy (debugger) i aktualizacje za pomocą systemu LogCZIP; projektant decyduje także o poziomie dostępu do nastaw. Ponieważ każde urządzenie uREG jest jednocześnie nośnikiem projektu swojej aplikacji, może ona zostać przywołana do edytora LogCZIP w każdej chwili i w każdym miejscu.
• użytkownik aplikacji - wyposażony w program Monitor3 i pliki konfiguracyjne ma pełny wgląd w urządzenie, może redefiniować nastawy; nie może jednak zmieniać logiki aplikacji.

Aplikacja LogCZIP, poprzez graficzny język jej definiowania, jest samodokumentująca się, a wbudowane dodatkowo generatory dokumentacji nastaw i zdarzeń ułatwiają i skracają proces wdrożenia. Swoboda definiowania aplikacji zapewniona jest we wszystkich elementach projektu, aż po teksty i grafikę wyświetlacza, schematy synoptyki pola, opisy nastaw, zarządzanie grupami nastaw, podpowiedzi, pliki pomocy, indeksację, reindeksację i opisy zdarzeń [DNP3, IEC] , etc.

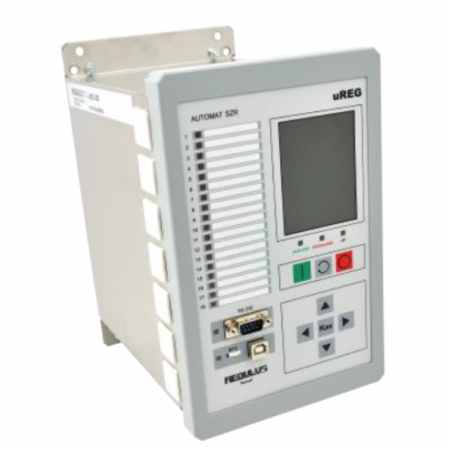

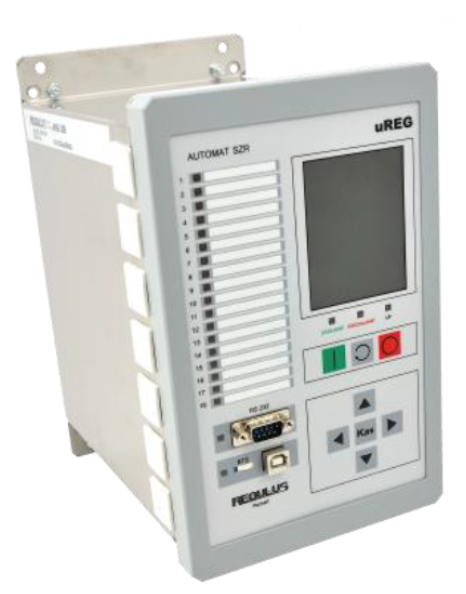

Gotowe aplikacje LogCZIP: pole transformatora GN oraz SN, liniowe, liniowo-elektrowniane, sprzęgła, potrzeb własnych, BKR, automaty SZR, MSK i inne.


Pełny wgląd (poprzez dowolny ze sprzęgów) w urządzenie uREG, tj.:

• redefinicję nastaw, reguł lampek LED i czasu;
• obserwację i testy stanów wejść/wyjść;
• analizę pomiarów, indykacji, liczników, synoptyki pola;
• analizę raportów zdarzeń;
• obsługę rejestratora przebiegów analogowych i cyfrowych;
• obsługę rejestratora kryterialnego;
• reindeksację DNP3/IEC (nałożenie dowolnej maski indeksów);
• testowanie i kalibrację;
• współpracę z archiwum nastaw, exporty danych, etc.  zapewnia zintegrowane oprogramowanie użytkowe Monitor3.

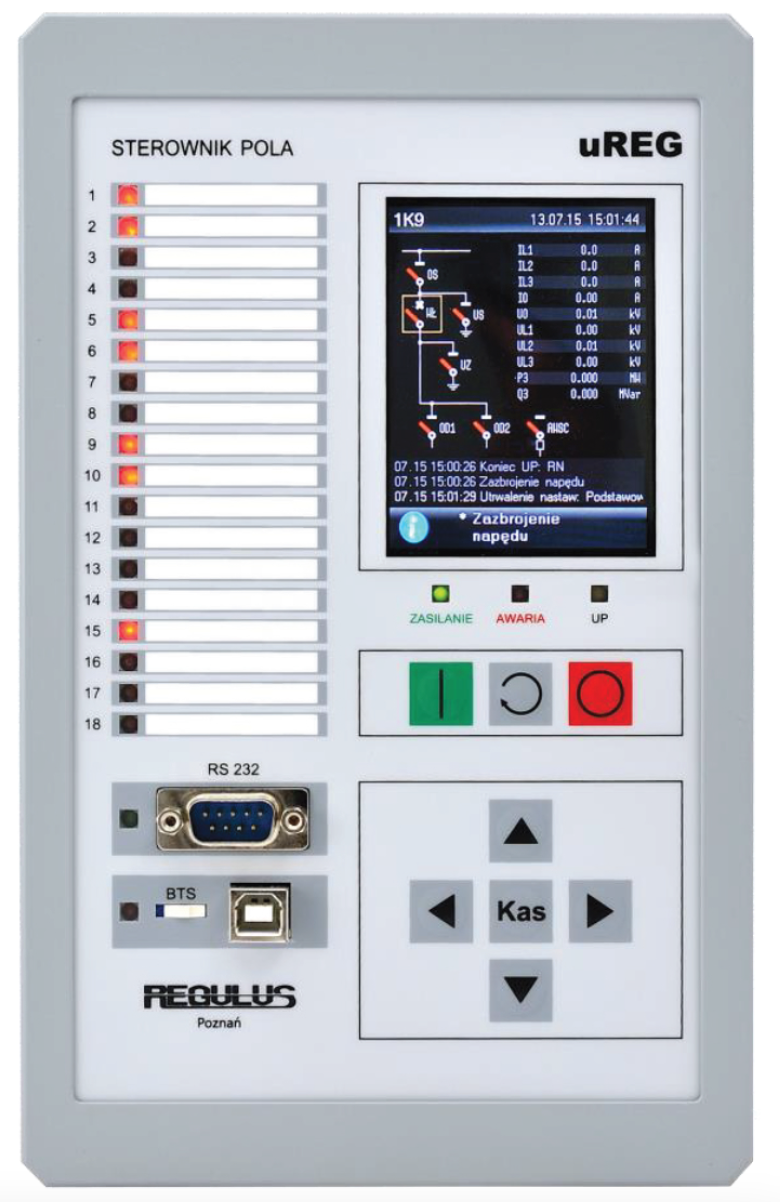

System LogCZIP zapewnia ponadto dużą swobodę w tworzeniu obrazu synoptyki pola na wyświetlaczu LCD QVGA. Do wyboru jest ponad 30 animowanych ikon odwzorowujących wyłączniki, rozłączniki, uziemniki, rotobloki, wózki, blokady, itp.+ 8 napisów synoptycznych.

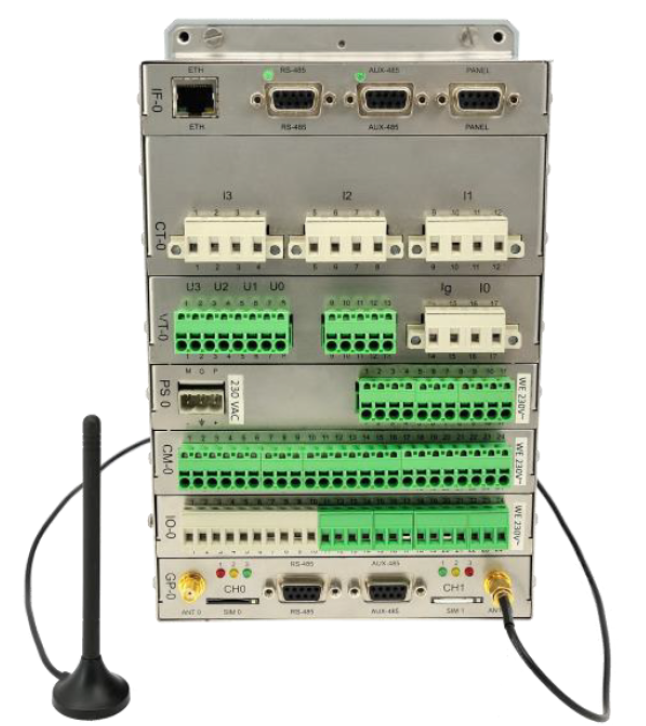

Instalacje oparte o urządzenia uREG mogą zostać wzbogacone o dedykowany system typu WebSCADA dostępny w sieci Ethernet oraz w transmisji zdalnej via modem GP-0/GP-1 i protokół GPRS. System zapewnia wygodny wgląd on-line (również na urządzeniach mobilnych), szczegółowe monitorowanie, sterowanie oraz parametryzację stacji, odczyt rejestratorów, tworzenie histogramów z pomiarów, exporty danych, etc.
