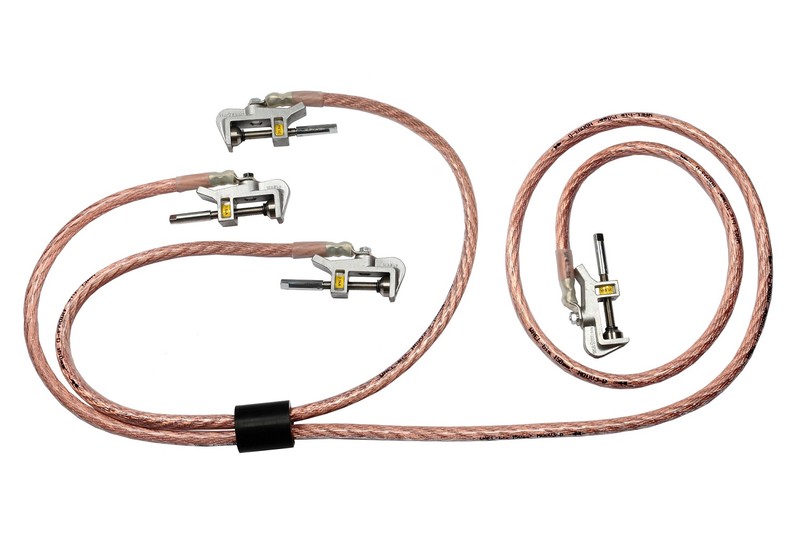

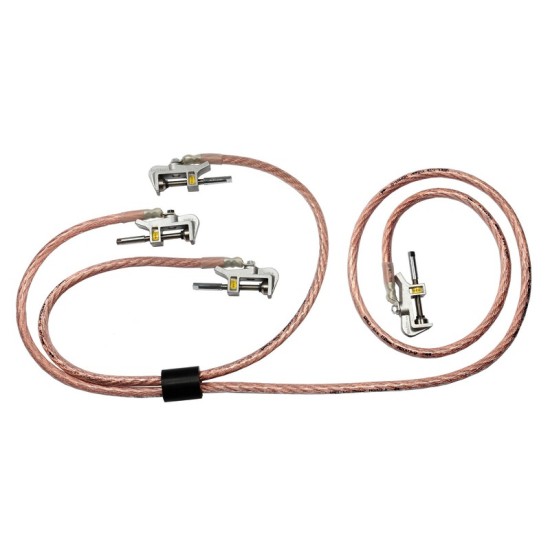

Uziemiacz przenośny na szyny płaskie

Średnia ocena (5/5):

(głosów 1)

90 osób kupiło 152 produkty

Numer katalogowy: U1-P-5-13/1-50

Dostępność: Na zamówienie

Wybierz wariant produktu

Typ uziemiacza

1 370,73 zł netto

1 686,00 zł brutto

(najniższa cena z 30 dni to 1 686,00 zł)

Ilość:

szt.

Dodaj do koszyka

Zadaj pytanie o produkt

Opis produktu
Karta katalogowa
Zwroty i reklamacje
FAQ (5)
Opinie (1)

Opis i działanie

Uziemiacz przenośny na szyny płaskie stanowi niezbędny element systemów ochrony w sektorze elektroenergetyki. Jego główną funkcją jest odprowadzanie energii elektrycznej do ziemi, co ma na celu zapewnienie bezpieczeństwa pracowników przed zagrożeniem związanym z niezamierzonym pojawieniem się napięcia. Używany jest w stacjach transformatorowych oraz podczas prac konserwacyjnych i serwisowych, co czyni go kluczowym narzędziem w branży energetycznej.

Oznaczenie uziemiacza:

Ux-P-L1/L2-Ir/tr-A

Ux – liczba zacisków fazowych
P – typ uziemiacza przenośnego na szyny płaskie
L1 – długość przewodu uziemiającego (w metrach)
L2 – długość przewodu fazowego (w metrach)
Ir – prąd znamionowy (w kA)
tr – czas znamionowy (w sek.)
A – przekrój przewodu fazowego i uziemiającego (mm²)

Uziemiacze te są wyposażone w zaciski fazowe, co umożliwia ich łatwy montaż na szynach płaskich o maksymalnej grubości 45 mm. Dzięki zastosowaniu drążka izolacyjnego UDI, ich instalacja jest szybka i bezpieczna. Uziemiacze te zostały zaprojektowane do pracy z prądami zwarciowymi do 31,5 kA.

Warianty uziemiaczy przenośnych

Na rynku dostępne są dwie wersje uziemiaczy:

Standardowa – z przewodami w izolacji PVC
Wersja SiR – z przewodami w izolacji silikonowej

Wszystkie modele są produkowane zgodnie z normą PN-EN 61230 oraz procedurami jakościowymi ISO 9001. Do każdego uziemiacza dołączana jest pełna dokumentacja, w tym deklaracja zgodności CE, instrukcja użytkowania oraz protokół z badań wyrobu.

W przypadku problemów z doborem odpowiedniego uziemiacza, zachęcamy do kontaktu z naszym zespołem.

Badania kontrolne

Produkt ten podlega okresowym badaniom kontrolnym co 5 lat, co zapewnia, że uziemiacz zachowa swoje właściwości ochronne przez cały okres użytkowania. Każdy uziemiacz jest wyposażony w kod QR, który umożliwia szybkie sprawdzenie informacji o produkcie oraz terminie kolejnych badań poprzez system QR System.

Oznaczenie	Ilość zacisków fazowych (Ux)	Długość przewodu uziemiającego (L1) [m]	Długość przewodu fazowego (L2) [m]	Prąd znamionowy (Ir) [kA]	Czas zwarciowy (tr) [s]	Przekrój przewodu (A) [mm²]	Rodzaj izolacji
U1-P-1/1-10/1-50	1	1	1	10	1	50	PVC
U1-P-2/1-16/1-70	1	2	1	16	1	70	SiR (silikon)
U3-P-1/1-25/1-120	3	1	1	25	1	120	PVC
U3-P-1/1-31,5/1-150	3	1	1	31,5	1	150	SiR (silikon)

Uwaga: Długości przewodów L1 i L2 mogą być dostosowane indywidualnie do potrzeb klienta z gradacją co 0,2 m. Przewody w wersji silikonowej (SiR) charakteryzują się wyższą odpornością na temperatury (-40 °C do +70 °C), natomiast przewody w izolacji PVC pracują w zakresie temperatur od -25 °C do +55 °C.

Normy: Wszystkie uziemiacze są zgodne z normą PN-EN 61230 oraz procedurami ISO 9001.

Badania kontrolne: Produkt podlega okresowym badaniom kontrolnym co 5 lat. Możesz zamówić badanie bezpośrednio w sklepie. Badanie

Każdy uziemiacz posiada naklejkę z kodem QR umożliwiającą szybki dostęp do informacji o produkcie i kolejnych terminach badań poprzez QRsystem.

Dane kontaktowe producenta:

WAEL, Stojałowskiego 15a, 30-611 Kraków, Polska, e-mail: wael@wael.pl

Uziemiacz przenośny na szyny płaskie

Zastosowanie

Uziemiacz przenośny na szyny płaskie jest kluczowym elementem w systemach zabezpieczeń elektroenergetycznych, zapewniającym bezpieczeństwo pracowników w obszarze energetyki.

Cechy kluczowe

Odprowadzanie energii elektrycznej do ziemi
Bezpieczny montaż na szynach płaskich
Praca z prądami zwarciowymi do 31,5 kA
Wersje z przewodami PVC i silikonowymi
Dokumentacja zgodności CE

Dane techniczne

Oznaczenie	Ilość zacisków fazowych (Ux)	Długość przewodu uziemiającego (L1) [m]	Długość przewodu fazowego (L2) [m]	Prąd znamionowy (Ir) [kA]	Czas zwarciowy (tr) [s]	Przekrój przewodu (A) [mm²]	Rodzaj izolacji
U1-P-1/1-10/1-50	1	1	1	10	1	50	PVC
U1-P-2/1-16/1-70	1	2	1	16	1	70	SiR (silikon)
U3-P-1/1-25/1-120	3	1	1	25	1	120	PVC
U3-P-1/1-31,5/1-150	3	1	1	31,5	1	150	SiR (silikon)

Wyposażenie

Każdy uziemiacz dostarczany jest z pełną dokumentacją oraz instrukcją użytkowania.

Uwagi/bezpieczeństwo

Produkt podlega okresowym badaniom kontrolnym co 5 lat, co zapewnia jego niezawodność i bezpieczeństwo użytkowania.

Konserwacja/serwis

Zaleca się regularne przeglądy oraz konserwację zgodnie z instrukcją użytkowania, aby zapewnić długotrwałe i bezpieczne działanie uziemiacza.

Zwroty i reklamacje

Zgodnie z przepisami masz 14 dni na zwrot towaru bez podania przyczyny, licząc od dnia dostarczenia zamówienia.

Zwrot w panelu klienta: jeśli posiadasz konto w naszym sklepie, zaloguj się i skorzystaj z funkcji zwrotu dostępnej w panelu klienta.
Zwrot bez konta / szybki zwrot InPost: wypełnij formularz zwrotu na naszej stronie. Po jego zatwierdzeniu otrzymasz kod zwrotu (e-mail / aplikacja InPost). Koszt przesyłki zwrotnej zostanie odjęty od zwracanej kwoty.
Zamówienia niestandardowe: w przypadku produktów wykonanych na zamówienie prosimy o kontakt przed dokonaniem zwrotu.

Szczegółowe informacje oraz instrukcję krok po kroku znajdziesz tutaj:
Zwroty towaru – szczegóły >

Masz pytania? Skontaktuj się z nami:
info@egsystem-sklep.pl

Do czego służy uziemiacz przenośny na szyny płaskie?

Uziemiacz przenośny zabezpiecza miejsce pracy przy urządzeniach elektroenergetycznych poprzez pewne połączenie urządzenia ze stałym uziomem. Stosuje się go na szyny płaskie w stacjach transformatorowych i innych instalacjach elektroenergetycznych.

Jakie są dostępne wersje uziemiacza?

Oferujemy uziemiacze jedno- i wielozaciskowe z przewodami w izolacji PVC lub SiR (silikonowej). Każdy model można dopasować do wymagań w zakresie długości przewodów, przekroju oraz prądu znamionowego.

Jakie są zakresy pracy w zależności od izolacji?

• Wersja SiR (silikonowa): temperatura pracy od -40 °C do +70 °C. • Wersja PVC: temperatura pracy od -25 °C do +55 °C.

Jakie długości przewodów są dostępne?

Długość przewodów fazowych (L2) i uziemiających (L1) można dobrać indywidualnie. Standardowe długości to 1 m i 2 m, ale możliwa jest gradacja co 0,2 m, przy czym całkowita długość nie może przekroczyć 8 m.

Czy produkt posiada certyfikaty?

Tak, każdy uziemiacz jest zgodny z normą PN-EN 61230 oraz posiada deklarację zgodności CE, instrukcję użytkowania i protokół z badań wyrobu.
