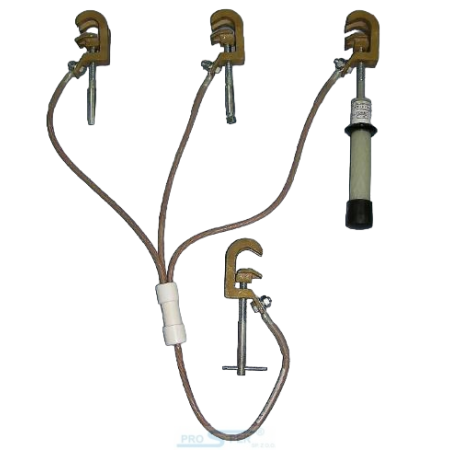

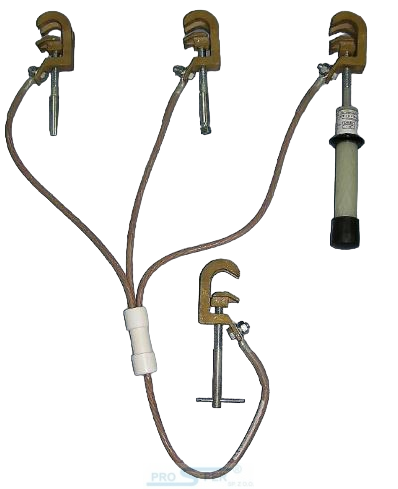

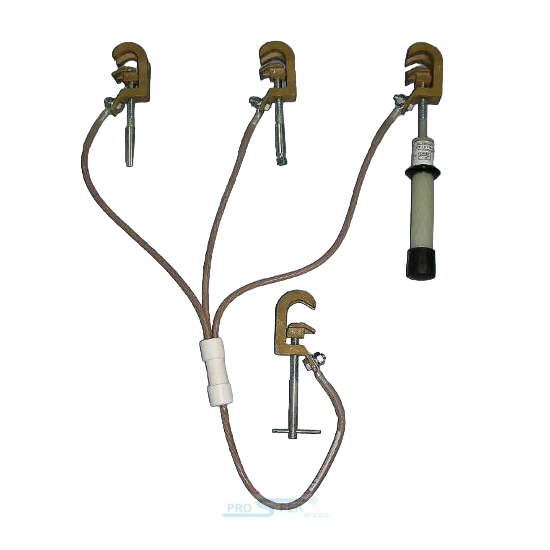

Uziemiacz przenośny na szyny płaskie i przyłącze typu kula

Opis i działanie

Uziemiacz przenośny na szyny płaskie oraz przyłącze typu kula jest niezbędnym narzędziem w zabezpieczaniu miejsc pracy w pobliżu elektroenergetycznych urządzeń liniowych oraz stacyjnych. Jego konstrukcja umożliwia łatwe podłączenie do szyn płaskich oraz przyłączy kulowych, co czyni go wszechstronnym rozwiązaniem w różnych warunkach pracy.

Urządzenie to wyposażone jest w trzy zaciski fazowe WT-K25A, które są podłączone do linków fazowych o długości 1 metra. Dodatkowo, przewód uziemiający ma długość 3 metrów i zakończony jest zaciskiem WR-K25. Złącze środkowe uziemiacza jest izolowane, a przewody o przekroju 95 mm² wykonane są z miedzi, co zapewnia wysoką przewodność elektryczną. Zaciski uziemiacza wykonane są z mosiądzu lub aluminium, co zależy od konkretnej wersji produktu.

Uziemiacz ten może być stosowany w szerokim zakresie temperatur, od -25°C do +55°C, co czyni go odpowiednim do pracy w różnych warunkach atmosferycznych. Znamionowy prąd zwarcia wynosi 18,5 kA przez 1 sekundę, co zapewnia dodatkowe bezpieczeństwo w przypadku awarii. Waga netto urządzenia wynosi 18,9 kg, co sprawia, że jest ono stosunkowo lekkie i łatwe w transporcie.

Najważniejsze korzyści

• Wszechstronność zastosowania w różnych urządzeniach elektroenergetycznych.
• Wysoka jakość materiałów zapewniająca długotrwałe użytkowanie.
• Możliwość pracy w szerokim zakresie temperatur.
• Izolowane złącze środkowe dla zwiększonego bezpieczeństwa.
• Wysoka przewodność elektryczna dzięki zastosowaniu miedzi.
• Łatwość w transporcie dzięki niewielkiej wadze.
• Wysoka odporność na zwarcia.

Specyfikacja

Montaż i bezpieczeństwo

Podczas montażu uziemiacza należy upewnić się, że wszystkie połączenia są prawidłowo wykonane, a urządzenie jest odpowiednio zabezpieczone przed uszkodzeniami mechanicznymi. Należy również regularnie kontrolować stan przewodów oraz zacisków, aby zapewnić ich prawidłowe działanie.

Konserwacja i serwis

Uziemiacz wymaga okresowej konserwacji, aby zapewnić jego niezawodność. Zaleca się regularne sprawdzanie stanu technicznego urządzenia oraz jego elementów składowych. W przypadku stwierdzenia jakichkolwiek uszkodzeń, należy niezwłocznie przeprowadzić naprawy lub wymianę uszkodzonych części.

Badanie / okresowa kontrola

Uwaga! Ten produkt podlega okresowym badaniom kontrolnym.

Rekomendowany termin kolejnego badania: co 5 lat.

Możemy wykonać dla Ciebie to badanie - Zamów badanie

Produkt otrzymuje naklejkę z kodem QR, która po zeskanowaniu zapewnia szybki dostęp do informacji o urządzeniu i jego historii.
