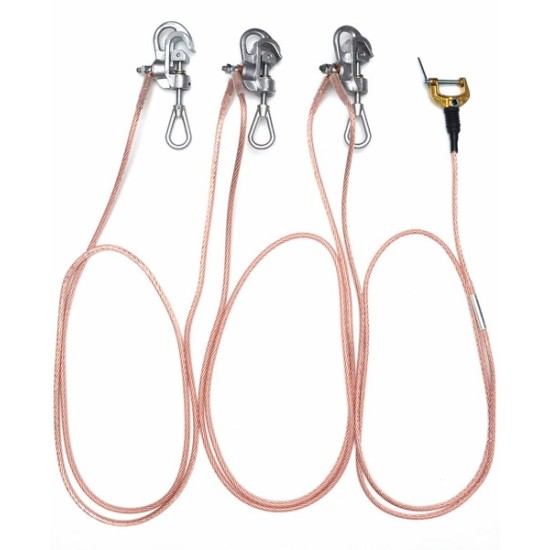

Uziemiacz przenośny trójfazowy lekki z zaciskami śrubowymi ZO1 do stacji SN
Super promocja

Uziemiacz przenośny trójfazowy lekki z zaciskami śrubowymi ZO1 do stacji SN

Czas wysyłki:do 5 dni roboczych

Numer katalogowy:EG-U3L-ZO1-SN-001

Stan produktu:Nowy

Typ uziemiacza

Cena brutto: 1 411,43 zł

Cena netto: 1 147,50 zł

Cena poprzednia: 1 660,50 zł

Ilość: szt.
Dodaj do koszyka

  • Opis produktu
  • Recenzje produktu - dodaj nową (0)

SPOSOBY OZNACZANIA UZIEMIACZA PRZENOŚNEGO TRÓJFAZOWEGO LEKKIEGO Z ZACISKAMI ŚRUBOWYMI ZO1 DO STACJI SN:

RNL – T – L1/L2 – Ir/ tr – S/rSi; ks=

  • R - rodzaj sprzętu : U – uziemiacz, Z – zwieracz, P – przedłużacz
  • N - liczba zacisków fazowych
  • L - typ uziemiacza lekki
  • T - typ zacisku fazowego:
    • ZO1, ZO2 - śrubowy do przewodów okrągłych
    • ZP1, ZU1, ZB - śrubowy do szyn płaskich
    • ZZ1, ZZ2 - zatrzaskowy na uchwycie izolacyjnym
    • PB, PBR - do podstaw i rozłączników bezpiecznikowych
    • GB - do gniazd bezpiecznikowych
    • K - kleszczowy uniwersalny
  • L1 - długość przewodu uziemiającego [m]
  • L2 - długość przewodu zwierającego [m]
  • Ir - prąd znamionowy uziemiacza [kA]
  • tr - czas znamionowy [s]
  • S - przekrój przewodu fazowego odpowiadający prądowi Ir [mm2]
  • r - przewody fazowe połączone równolegle (z węzłem środkowym)
  • Si – przewody w osłonie silikonowej
  • ks - znamionowy współczynnik szczytu


Trójfazowy uziemiacz przenośny – odpowiedzialny za bezpieczeństwo


Wybierając uziemiacz przenośny, musimy mieć przede wszystkim przed oczami jego zastosowanie. Ogólnie uziemiacze stosuje się do zabezpieczenia stacji transformatorowych. Są więc podstawą BHP na budowach czy w innych miejscach, które korzystają z energii elektrycznej za pośrednictwem przenośnych stacji transformatorowych.


Uziemiacz przenośny typ trójfazowy lekki został wyposażony w zaciski śrubowe ZO1


Stosowany jest na liniach powietrznych średniego napięcia z prądem do 30 kV. Zwykle zakłada się go podczas remontu na końcach wyłączonego odcina, ale także na skrzyżowaniach z czynnymi liniami. Jest przystosowany do zakładania na przewody okrągłe o przekroju nie większym niż 240 mm2. Co ważne, by zachować wysoką jakość działania uziemiacza stosuje się specjalny drążek uniwersalny izolacyjny z zaczepem manewrowym UDI do montaży uziemiacza trójfazowego. Co ważne, sam zacisk ZO1 może być oferowany w różnych kombinacjach i wariantach. Jednak warto pamiętać, że wszystkie wersje zacisku są wyposażone w docisk sprężynowy, co skutecznie zabezpiecza je przed przypadkowym poluzowaniem. Uziemiacz przenośny trójfazowy wykonany został albo w technologii połączenia szeregowego, albo w technologii połączenia równoległego z węzłem środkowym. Ma to znaczenie przy konkretnym rodzaju zastosowania tego urządzenia. Jeśli chodzi o przewody to mogą one występować w osłonie izolacyjnej z PVC lub w nieco nowszej wersji w osłonie izolacyjnej z sylikonu (SiR).


Budowa uziemiacza przenośnego


Jeśli chodzi o budowę uziemiacza, to w zestawie możemy mieć od jednego do kilku zacisków fazowych oraz przewód, które zwiera zaciski fazowe. Dodatkowo powinniśmy znaleźć przewód uziemiający, który w niektórych rodzajach uziemiaczy jest także przewodem zwierającym. Ostatnim elementem uziemiacza przenośnego trójfazowego jest sam właściwy zacisk uziemiający.


Do każdego zamówienia dołączamy certyfikaty, które pokazują jakie normy i w jakim zakresie spełnia nasz produkt.

Dodatkowo w opakowaniu znajduje się instrukcja użytkowania, deklaracja zgodności na znak CE oraz niezwykle ważny protokół z badań wyrobu. To szczególny dokument, który wskazuje jak wysokojakościowym produktem są uziemiacze przenośne trójfazowe z zaciskiem ZO1.


Jeżeli masz problem z prawidłowym doborem uziemiacza - skontaktuj się z naszym konsultantem:
22 160 55 55 (z telefonów komórkowych)
801 005 885 (z telefonów stacjonarnych)
lub napisz na info@egsystem-sklep.pl
