Uziemiacz przenośny U-K do przyłącza typu kula

Uziemiacz przenośny U-K do przyłącza typu kula

  gdzie:
X - ilość zacisków fazowych (od 2 do 5),
A - oznaczenie rodzaju zacisku fazowego:
WT-K25 -zacisk fazowy na szyny płaskie i przyłącze typu kula - do 31,5 kA/1s,
WT-K25/A -zacisk fazowy na przewody okrągłe, szyny płaskie i przyłącze typu kula - do 31,5 kA/1s,
WT-K25/B -zacisk fazowy na przewody okrągłe, szyny płaskie i przyłącze typu kula - do 31,5 kA/1s,

L - długość przewodu uziemiającego (od 0,3 m z gradacją co 0,1 m),
L1 - długość przewodu zwierającego (od 0,3 m z gradacją co 0,1 m),
UWAGA: Długość całkowita uziemiacza wielozaciskowego w wykonaniu szeregowym i równoległym nie może przekraczać 24m.

I - I_r znamionowy prąd zwarcia dla czasu zwarcia t_r[kA],
t - t_r znamionowy czas zwarcia [s],
S - przekrój przewodów uziemiacza wynikający ze znamionowego prądu i czasu zwarcia [mm²],
B - sposób połączenia przewodów uziemiacza wielozaciskowego:
             I - uziemiacz ze złączem środkowym izolowanym lub
            S - uziemiacz w wykonaniu szeregowym
C - oznaczenie zacisku uziomowego (WR-K25, WR-2z, WT-K25/B lub inny)
SI – przewody wykonane w osłonie silikonowej

SPOSÓB OZNACZANIA DLA UZIEMIACZA PRZENOŚNEGO JEDNOZACISKOWEGO ORAZ WIELOZACISKOWEGO LEKKIEGO ZNAJDUJE SIĘ W KARCIE KATALOGOWEJ!

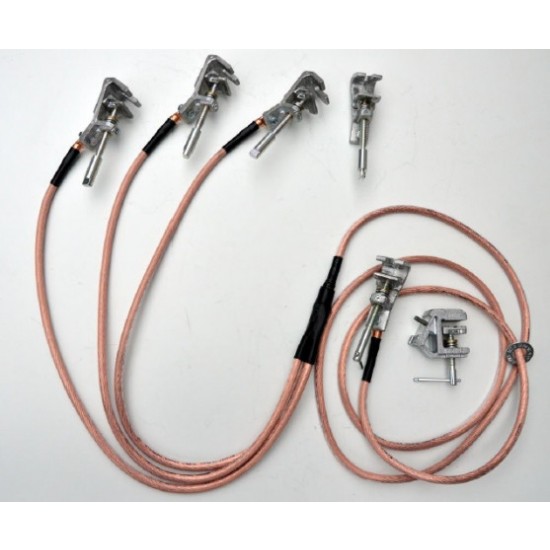

Uziemiacz  przenośny  U-K  do  przyłącza  typu  kula służy  do  zabezpieczenia  miejsca  pracy  przy elektroenergetycznych  urządzeniach liniowych  i  stacyjnych wyposażonych  w  przewody  okrągłe  lub  szyny  płaskie  lub posiadające przyłącza typu kula odłączone od źródła energii elektrycznej - przez połączenie z uziomem. W zależności od liczby zacisków fazowych produkowane są uziemiacze jedno, dwu, trój, cztero lub pięciozaciskowe odpowiednio U1-K, U2-K, U3-K, U4-K lub U5-K, przy czym ich połączenie może być zarówno szeregowe jak też równoległe.

Dla wersji U1-K, U2-K, U3-K oraz U2L-K, U3L-K uziemiacze wykonywane są dla wszystkich prądów I r dla czasu t r =1s wyszczególnionych w tabeli I i zgodnie z tabelą III. Dla wersji U4-K i U5-K oraz U4L-K i  U5L-K  wykonuje  się  uziemiacze  maksymalnie  dla  prądu  I r =13  kA  dla czasu  t r =1s.  Uziemiacz  U-K może być stosowany w zakresie temperatur od -25 o C do +55 o C w przypadku przewodów w osłonie PCV oraz w zakresie temperatur od -40 o C do +70 o C w przypadku przewodów w osłonie silikonowej. Uziemiacz w wykonaniu podstawowym jest wykonywany w oparciu o zacisk uziomowy WR-K25, na życzenie klienta może być inny np. WR-2z lub WT-K25/B z uchwytem do 1 kV
(z wyjątkiem wersji U1-K, ponieważ taka wersja jest typowym zwieraczem) oraz zaciski fazowe WT-K25. Na życzenie klienta mogą  być  inne zaciski  fazowe  np.  WT-K25/A  lub  WT-K25/B  z  uchwytem  izolacyjnym  do  1  kV. Uziemiacz  w  wersji  szeregowej  z  zaciskami  fazowymi  i uziomowym  WT-K25/B  w  przypadku,  gdy przewody zwierające i przewód uziemiający są tej samej długości (L1=L) jest określany jako zwieracz. Zacisk  fazowy  WT-K25  może  być  stosowany  do  szyn  płaskich  lub  do  przyłącza  typu  kula.  Zaciski
fazowe WT-K25/A oraz WT-K25/B mogą być stosowane jako uniwersalne dla przewodów okrągłych, szyn  płaskich  lub  do  przyłącza  typu  kula 025  lub  020.  Kolejne  wersje  różnią  się  sposobem mocowania.

Przy  zastosowaniu  do  przewodów  okrągłych  zacisk  WT-K25/A  i  WT-K25/B  może  być używany dla średnic uziemianych przewodów do 34 mm. Przy zastosowaniu do szyn płaskich zacisk WT-K25  i  WT-K25/A  oraz  WT-K25/B  daje  możliwość  mocowania  pod  kątem  45stopni  do szyn  o grubości  34  mm.  W  wykonaniu  WT-  K25  zacisk  jest  zakładany  do  głowicy  drążka  np.  UDI, montowany na szynie lub przyłączu typu kula, po czym drążek jest demontowany. W wykonaniu WT-K25/A zacisk jest przewidziany do zatrzaśnięcia w głowicy drążka do zakładania uziemiacza i w tym połączeniu może być stosowany zarówno do przewodów okrągłych i szyn płaskich oraz przyłącza typu kula  pod  warunkiem, że  użytkownik  posiada  tyle  drążków,  ile  zacisków  fazowych  ma  uziemiacz, ponieważ drążek pozostaje razem z zaciskiem. Zaciski fazowe i uziomowe we wszystkich wykonaniach mogą  być  stosowane  dla  znamionowego  prądu  I r   do  31,5  kA  dla  czasu  t r =1s.

Dla  wykonania równoległego w uziemiaczu dwu, trój, cztero i pięciozaciskowym występuje złącze łączące przewody zwierające z przewodem uziemiającym. Dla wykonania szeregowego przewody zwierające mocowane są bezpośrednio na zaciskach. Złącze łączące przewody wykonane jest jako odporne na penetrację wilgoci i zapewniające elektryczną izolację zewnętrzną połączonych ze sobą linek. Pozwala ono łączyć dowolne konfiguracje  uziemiacza,  w  tym  także  odmianę  lekką  uziemiacza.  Takie  wykonanie  daje użytkownikowi  pewność  i  trwałość  połączenia wewnętrznego,  a  zarazem  chroni  go  przed przypadkowym dotykiem w sytuacji, gdy pojawiłoby się napięcie w czasie eksploatacji. Złącze zastosowane w w/w uziemiaczu pozwoliło zminimalizować zagrożenia dla życia użytkownika, jakie  mogą  wystąpić  podczas  eksploatacji  oraz ograniczyć  w  znaczny  sposób  wydzielane  się  ciepła podczas zwarcia.

Wszystkie  zaciski  fazowe  wykonane  są  z  mosiądzu.  Rozsuwanie  lub  docisk  szczęk  zacisków odbywa się za pomocą śruby zakończonej pokrętłem. Siła docisku szczęk wynosi około 1 kN. Zaciski fazowe i uziomowy połączone są ze sobą przewodem z linki miedzianej w osłonie z przeźroczystego PCV  lub  silikonowej.  Odgiętki  z  klejem  zabezpieczają  linkę  przed  uszkodzeniem  w  miejscach zamocowania  i zabezpieczają  linkę  przed  wnikaniem  i  niekorzystnym  działaniem  wilgoci.

Istnieje  możliwość  wykonania  uziemiacza  o  innych  długościach  L  i  L1  z  gradacją  co  0,1  [m]  przy założeniu,  że:

•  długość przewodu L uziemiacza jednozaciskowego lub
•  suma  długości  przewodów  L+L1  uziemiacza  wielozaciskowego  o  przewodach  połączonych równolegle lub
•  suma długości przewodów L+(X-1)L1 uziemiacza wielozaciskowego o przewodach połączonych szeregowo nie przekroczy 24 [m].

W ofercie produkcyjnej są również uziemiacze przenośne lekkie, to znaczy takie, których przewód uziemiający ma przekrój mniejszy od przekroju przewodów zwierających. Uziemiacze takie mogą być stosowane  w  sieciach nie uziemionych bezpośrednio.


Uwaga! Ten produkt podlega okresowym badaniom kontrolnym.

Czas, po którym powinno być wykonane następne badanie tego produktu - 5 lat
