Wskaźnik diodowy szynowy WDS-1 6-15kV

Wskaźnik diodowy szynowy WDS-2 6-15kV

Wskaźnik diodowy szynowy WDS służy do sygnalizacji obecności wysokiego napięcia przemiennego na szynach stacji i rozdzielni wnętrzowych. W zależności od wartości napięcia na szynach w rozdzielni lub stacji wskaźnik produkowany jest w trzech typach o następujących zakresach napięć znamionowych.

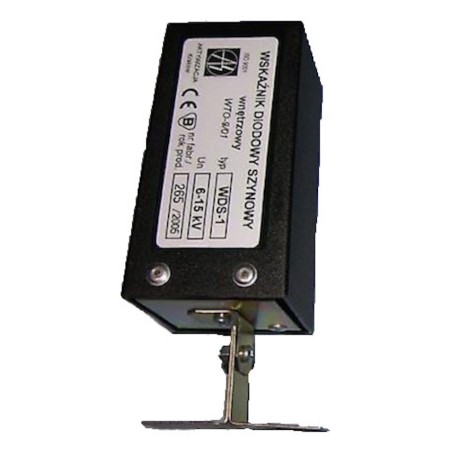

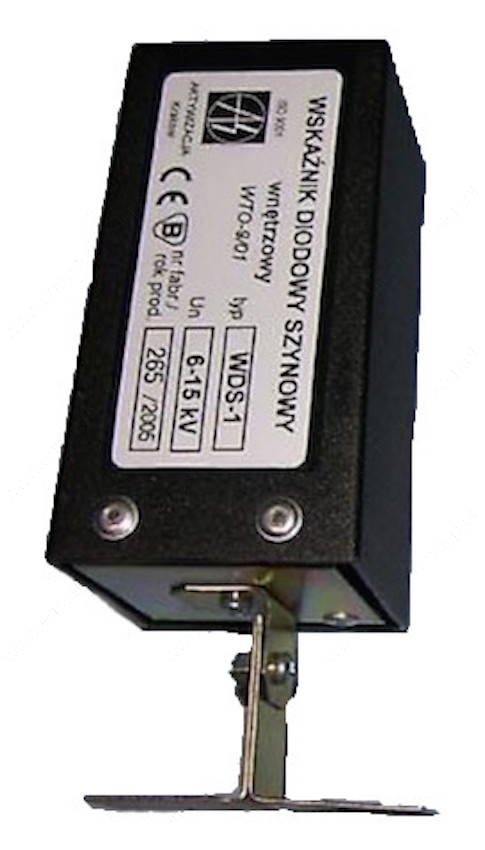

Wskaźnik WDS składa się z obudowy wykonanej jako wypraska z tworzywa sztucznego. Obudowa wraz z układem elektronicznym zamocowana jest za pomocą nitów z metalową podstawę, służącą do mocowania wskaźnika na szynach w rozdzielni lub stacji. Metalowa podstawa umożliwia mocowanie wskaźnika w pozycji odpowiadającej wymaganiom użytkownika (obrót wokół osi podstawy i pochylenie o kąt około 20o Stopni. Do wskaźnika dołączone są dwie opaski zaciskowe z tworzywa, które mogą być wykorzystane do zamocowania wskaźnika na szynach rozdzielni lub stacji. Układ elektroniczny wraz z diodami LED realizuje impulsową sygnalizację optyczną wskaźnika. Zapewnia on
stałość parametrów wskaźnika i jednoznaczność wskazania obecności napięcia przemiennego. Opakowanie jednostkowe stanowi pudełko kartonowe zabezpieczające wskaźnik przed uszkodzeniami mechanicznymi.

Wskaźniki napięcia WDS są oznaczane znakiem CE.

Dokumenty związane:
PN-EN 61243-1:1998 Prace pod napięciem. Wskaźniki typu pojemnościowego stosowane przy napięciach powyżej 1 kV.
PN-92/E-04060 Wysokonapięciowa technika probiercza. Ogólne określenia i wymagania probiercze. WTO-9/01 Wskaźnik diodowy szynowy WDS.
