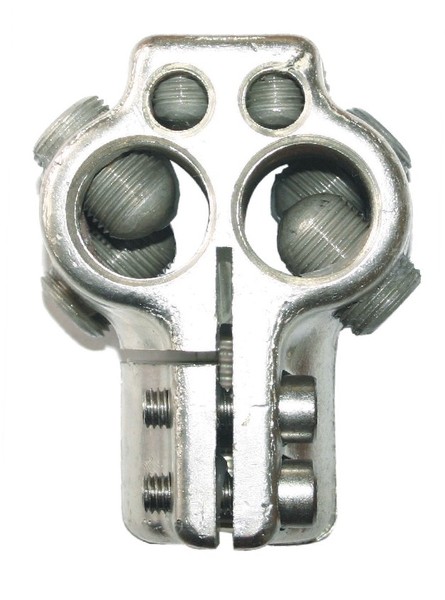

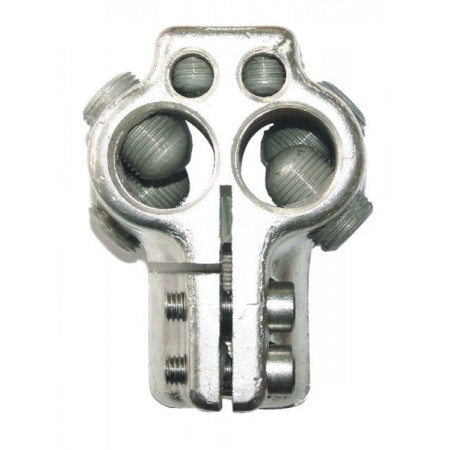

Zaciski transformatorowe typu TOGA-1 - BEZPOL

Zacisk transformatorowy realizujący poziome odejścia z przepustów niskiego napięcia elektroenergetycznych transformatorów rozdzielczych dla gwintów w zakresie od M12 do M30x2.

Zaciski typu TOGA 1 sprzedawane są w komplecie. W jego skład wchodzą: 3 zaciski w wykonaniach fazowych; 1 zacisk bez otworów na kable pomocnicze, ale z frezowanym czołem dla ułatwienia podłączenia płaskiego przewodu uziemiającego
-Oferujemy też wersję specjalną zacisku neutralnego typ TOGA 1/U. Stosuje się ją w przypadku konieczności odejścia bednarką i podłączenia przewodów uziemiających urządzeń montowanych na transformatorze do zacisku neutralnego za pomocą specjalnych otworów mocujących.
-Dodatkowy otwór czołowy dla przewodu uziemiającego 2,5 do 50 mm² - EG-Toga 1/NS


Dostępne modele:

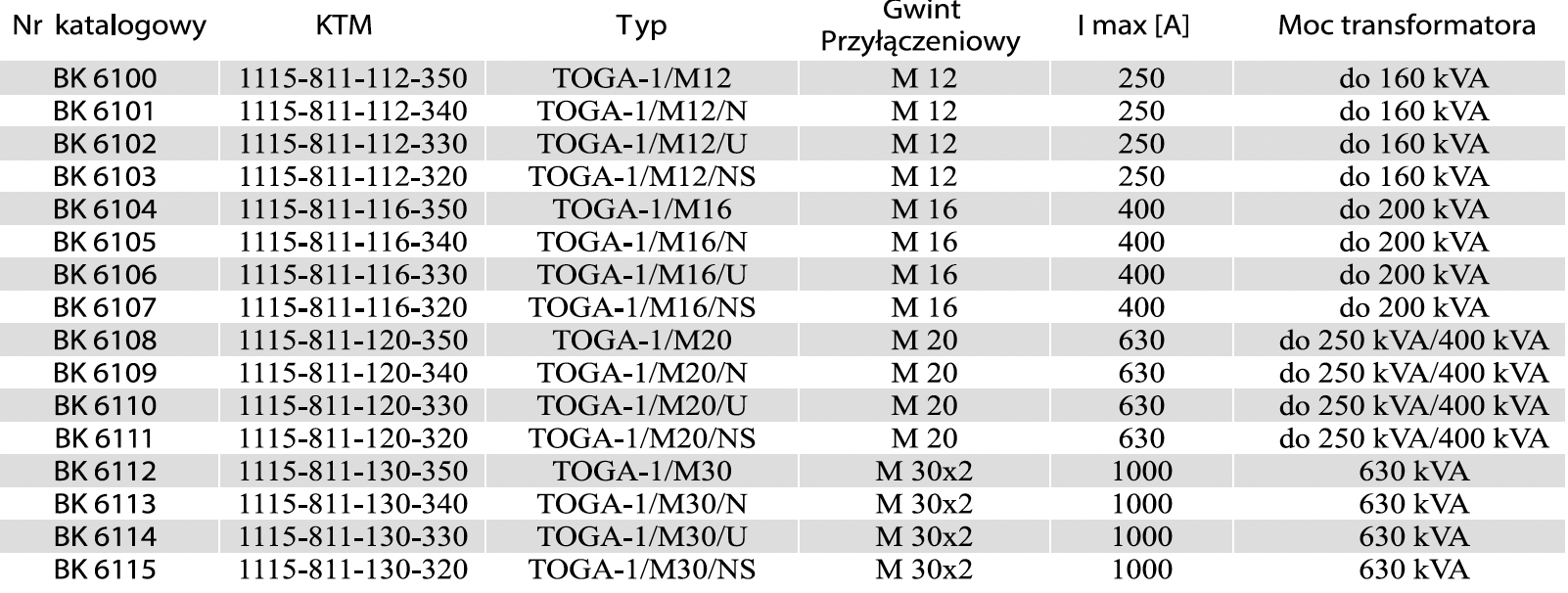

Numer katalogowy	Gwint przyłączeniowy	I max	Moc transformatora	Nr. rysunku
EG-TOGA-1/M12	M 12	250	do 160 kVA	a
EG-TOGA-1/M12/N	M 12	250	do 160 kVA	b
EG-TOGA-1/M12/U	M 12	250	do 160 kVA	c
EG-TOGA-1/M12/NS	M 12	250	do 160 kVA	b
EG-TOGA-1/M16	M 16	400	do 200 kVA	a
EG-TOGA-1/M16/N	M 16	400	do 200 kVA	b
EG-TOGA-1/M16/U	M 16	400	do 200 kVA	c
EG-TOGA-1/M16/NS	M 16	400	do 200 kVA	b
EG-TOGA-1/M20	M 20	630	do 250/400 kVA	a
EG-TOGA-1/M20/N	M 20	630	do 250/400 kVA	b
EG-TOGA-1/M20/U	M 20	630	do 250/400 kVA	c
EG-TOGA-1/M20/NS	M 20	630	do 250/400 kVA	b
EG-TOGA-1/M30	M 30	1000	do 630 kVA	a
EG-TOGA-1/M30/N	M 30	1000	do 630 kVA	b
EG-TOGA-1/M30/U	M 30	1000	do 630 kVA	c
EG-TOGA-1/M30/NS	M 30	1000	do 630 kVA	b
