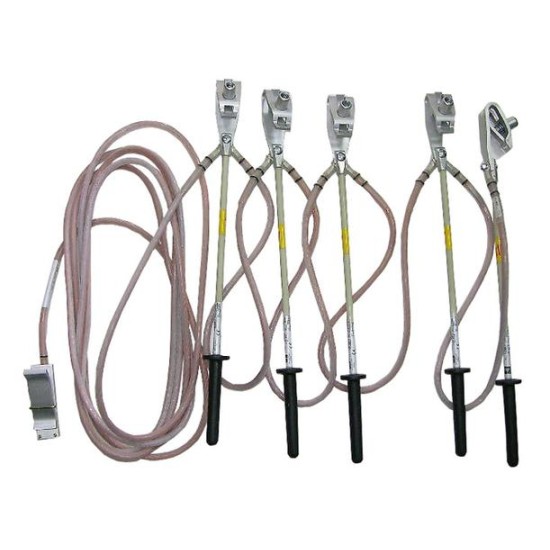

Uziemiacz przenośny niskiego napięcia U-NN/A

Uziemiacz przenośny niskiego napięcia U-NN/A

Czas wysyłki:do 5 dni roboczych

Numer katalogowy:EG-U-NN/A-001

Stan produktu:Nowy

Producent:WSE Aktywizacja

Typ uziemiacza

Cena brutto: 4 286,21 zł

Cena netto: 3 484,72 zł

Ilość: szt.
Dodaj do koszyka

  • Opis produktu
  • Dokumenty (1)
  • Recenzje produktu - dodaj nową (0)
SPOSÓB OZNACZANIA UZIEMIACZA PRZENOŚNEGO NISKIEGO NAPIĘCIA U-NN/A:

U1-NN/A-L- I/t-S-(C)
oraz
UX-NN/A-L/Li- I/t-S-(B)(C)

gdzie:
X - ilość zacisków fazowych: 2, 3, 4, 5, 6, 7
L - długość przewodu uziemiającego (od 0,3 [m] z gradacja co 0,1 [m]),
Li - długość przewodu zwierającego (od 0,3 [m] z gradacją co 0,1 [m]),
UWAGA: Długość całkowita uziemiacza jednozaciskowego oraz wielozaciskowego w wykonaniu szeregowym nie może przekraczać 24m.

I - Ir znamionowy prąd zwarcia dla czasu zwarcia tr [kA],
t - tr znamionowy czas zwarcia [s],
S – przekrój przewodów uziemiacza wynikający ze znamionowego prądu i czasu zwarcia [mm2],
B - sposób połączenia przewodów uziemiacza wielozaciskowego:
          - S uziemiacz w wykonaniu szeregowym,
C - oznaczenie zacisku uziomowego (WR-6, WR-8, KL lub inny)
SI – przewody wykonane w osłonie silikonowej.

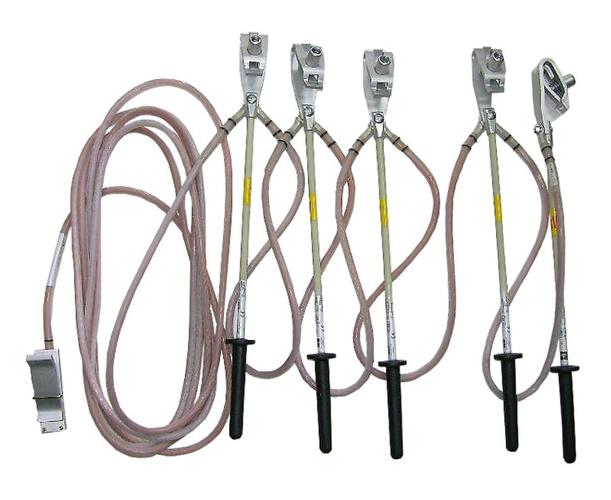

Przeznaczenie uziemiacza przenośnego do linii niskiego napięcia (pięciozaciskowy z uchwytami izolacyjnymi, zatrzaskowy, wykonanie szeregowe)

Uziemiacz przenośny niskiego napięcia U-NN/A służy do uziemiania przewodów linii napowietrznych niskiego napięcia w obwodach, dla różnych prądów znamionowych Ir (największy prąd znamionowy jednosekundowy nie przekracza Ir = 9 kA).

Uziemiacz składa się maksymalnie z siedmiu zacisków fazowych zatrzaskowych zamocowanych na stałe do uchwytów izolacyjnych, połączonych przewodami zwierającymi, przy czym ich połączenie jest szeregowe oraz przewodu uziemiającego i zacisku uziomowego. Przewody zwierające mocowane są bezpośrednio na zaciskach. Uchwyt izolacyjny umożliwia zastosowanie uziemiaczy dla przewodów okrągłych linii elektroenergetycznych o napięciu do 1 kV. Rękojeść uchwytu i ogranicznik wykonane są w formie wypraski z tworzywa sztucznego, a część izolacyjna z pręta szkłoepoksydowego. Przewody z linki miedzianej są zabezpieczone osłoną z przeźroczystego PCV lub silikonową. Odgiętki z klejem zabezpieczają linkę przed uszkodzeniem w miejscach zamocowania i zabezpieczają linkę przed wilgocią. Dzięki temu przewód uziemiacza jest odporny na penetrację wilgoci. Dla uziemiacza U-NN/A zaciski fazowe zatrzaskowe WT-Z2 oraz zacisk uziomowy KL wykonane są z płaskownika aluminiowego.

Każdy z zacisków fazowych może być zakładany i zdejmowany jedną ręką, co znacznie ułatwia montaż i demontaż uziemiacza z przewodu zwłaszcza przy pracy na słupach. Zacisk uziomowy zatrzaskowy KL z płaskownika aluminiowego umożliwia szybkie i pewne zamocowanie na kątowniku 50 × 50 mm lub płaskowniku o szerokości do 50 mm. W uziemiaczach U-NN/A zaciski uziomowe WR-6, WR-8, KL lub inne mogą być zastosowane zamiennie.



Zakres działania uziemiacza U-NN/A

  • Przewody w osłonie PCV — od - 25 °C do + 55 °C
  • Przewody w osłonie silikonowej — od - 40 °C do + 70 °C



Elementy U-NN/A uziemiacza przenośnego niskiego napięcia:

  • Zacisk fazowy zatrzaskowy WT-Z2
  • Zacisk uziomowy KL
  • Zacisk uziomowy WR-6
  • Uchwyt izolacyjny
  • Przewód zwierający
  • Przewód uziemiający



Zamówienia indywidualne U-NN/A:

Jest możliwość wykonania uziemiacza o innych długościach L i L1 z gradacją co 0,1 m, jeżeli:

  •  Długość przewodu L uziemiacza jednozaciskowego lub
  •  Suma długości przewodów L + (X - 1) L1 uziemiacza wielozaciskowego o przewodach połączonych szeregowo nie przekroczy 24 m



Oznaczenie symboli dla zamówień niestandardowych:

  • X — ilość zacisków fazowych: 2, 3, 4, 5, 6, 7
  • L — długość przewodu uziemiającego (od 0,3 m z gradacją co 0,1 m)
  • L1 — długość przewodu zwierającego (od 0,3 m z gradacją co 0,1 m)



Dokumenty powiązane:

  • PN-EN 61230:2011 Prace pod napięciem. Przenośny sprzęt do uziemiania lub uziemiania i zwierania
  • PN-EN 61138:2009 Przewody przeznaczone do przenośnego sprzętu uziemiającego i zwierającego
  • WTO-01/02 Uziemiacze przenośne niskiego napięcia U-NN/A
