Uziemiacz przenośny średniego napięcia U-SN/A

Uziemiacz przenośny średniego napięcia U-SN/A

Czas wysyłki:do 5 dni roboczych

Numer katalogowy:EG-SN/A-001

Stan produktu:Nowy

Producent:WSE Aktywizacja

Typ Uziemiacza

Cena brutto: 3 224,79 zł

Cena netto: 2 621,78 zł

Ilość:
-+
szt.
Dodaj do koszyka

  • Opis produktu
  • Dokumenty (1)
  • Recenzje produktu - dodaj nową (0)

SPOSÓB OZNACZANIA UZIEMIACZA PRZENOŚNEGO ŚREDNIEGO NAPIĘCIA U-SN/A:

U1-SN/A-L- I/t-S-(C)
oraz
UX-SN/A-L/Li- I/t-S-(B)(C)

gdzie:
X - ilość zacisków fazowych: 2, 3, 4, 5
L - długość przewodu uziemiającego (od 0,3 [m] z gradacją co 0,1 [m]),
Li - długość przewodu zwierającego (od 0,3 [m] z gradacją co 0,1 [m]),
UWAGA: Długość całkowita uziemiacza jednozaciskowego i wielozaciskowego w wykonaniu szeregowym i równoległym nie może przekraczać 24m.

I - Ir znamionowy prąd zwarcia dla czasu zwarcia tr[kA],
t - tr znamionowy czas zwarcia [s],
S - przekrój przewodów uziemiacza wynikający ze znamionowego prądu i czasu zwarcia [mm2],
B - sposób połączenia przewodów uziemiacza wielozaciskowego:
       I - uziemiacz ze złączem środkowym izolowanym lub
      S - uziemiacz w wykonaniu szeregowym,
C - oznaczenie zacisku uziomowego (WR-6, WR-2z, KL lub inny),
SI – przewody wykonane w osłonie silikonowej
.

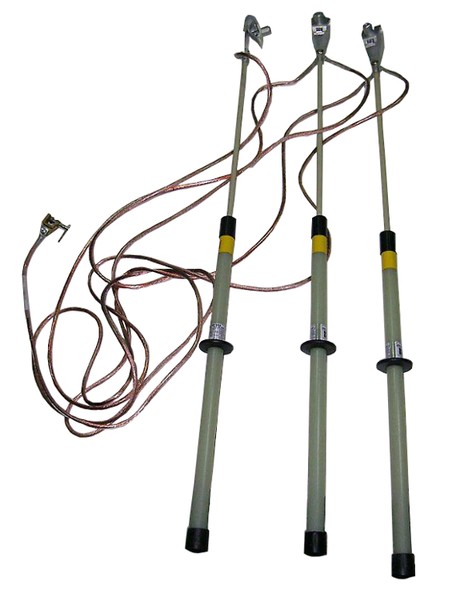

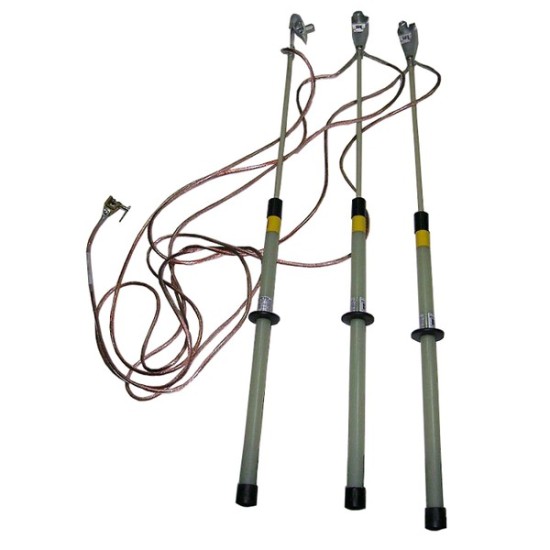

Uziemiacz przenośny do linii średniego napięcia 6,5 kA (zatrzaskowy, trójzaciskowy z uchwytami izolacyjnymi, wykonanie szeregowe) - przeznaczenie

Uziemiacz przenośny średniego napięcia U-SN/A uziemia przewody linii napowietrznych średniego napięcia w obwodach, dla różnych prądów znamionowych Ir (największy prąd znamionowy jednosekundowy nie przekracza Ir = 9 kA).

Uziemiacz składa się maksymalnie z pięciu zacisków fazowych zatrzaskowych na stałe zamocowanych do uchwytów izolacyjnych z ogranicznikiem. Są one połączone przewodami zwierającymi, przy czym ich połączenie może być równoległe lub szeregowe i przewodu uziemiającego i zacisku uziomowego. Przewody zwierające są mocowane bezpośrednio na zaciskach. Złącze środkowe standardowe dla wersji połączenia równoległego, łączące przewody zwierające z przewodem uziemiającym jest odporne na wilgoć i zapewnia elektryczną izolację zewnętrzną połączonych ze sobą linek.  Uchwyt izolacyjny umożliwia zastosowanie uziemiacza dla przewodów okrągłych o średnicy do 16 mm linii elektroenergetycznych o napięciu do 30 kV.



Tworzywa i materiały wykorzystane przy produkcji U-SN/A

Rękojeść uchwytu wykonana jest z rury szkłoepoksydowej, a część izolacyjna z rury i pręta szkłoepoksydowego. Przewody z linki miedzianej są zabezpieczone typowo osłoną z PCV lub silikonu. Odgiętki z klejem zabezpieczają linkę przed uszkodzeniem w miejscach zamocowania i zabezpieczają linkę przed wnikaniem i niekorzystnym działaniem wilgoci. Dzięki temu przewód uziemiacza jest odporny na wilgoć. Każdy z zacisków fazowych może być zakładany i zdejmowany jedną ręką. Znacznie ułatwia to montaż i demontaż uziemiacza z przewodu, zwłaszcza przy pracy na słupach. W uziemiaczach U-SN/A zaciski uziomowe odpowiednio WR-2z, KL i WR-6 lub inne mogą być stosowane zamiennie.



Zakres pracy:

  • W przypadku przewodów z osłoną PCV — od - 25 °C do + 55 °C

  • W przypadku przewodów z osłoną silikonową — od - 40 °C do + 70 °C



Zamówienia niestandardowe

Jest możliwość wykonania uziemiacza o innych długościach L i L1 z gradacją co 0,1 m przy założeniu, że:

  • Długość przewodu L uziemiacza jednozaciskowego lub
  • Suma długości przewodów L + L1 uziemiacza wielozaciskowego o przewodach połączonych  równolegle
  • Lub suma długości przewodów L + (X-1)L1 uziemiacza wielozaciskowego o przewodach połączonych szeregowo nie przekroczy 24 m.



Oznaczenia do zamówień niestandardowych:

  • X — ilość zacisków fazowych: 2, 3, 4, 5
  • L — długość przewodu uziemiającego (od 0,3 m z gradacją co 0,1 m)
  • L1 — długość przewodu zwierającego (od 0,3 m z gradacją co 0,1 m)

UWAGA: Całkowita długość uziemiacza jednozaciskowego i wielozaciskowego w wykonaniu szeregowym i równoległym nie może przekroczyć 24 m.



Opakowanie uziemiacza U-SN/A

Uziemiacz przenośny U-SN/A pakowany jest w torbę z wodoodpornej tkaniny powlekanej z paskiem ułatwiającym transport.
