Dwubiegunowy wskaźnik napięcie przemiennego z funkcją uzgadniania faz DWNP-1 do 1kV

Dwubiegunowy wskaźnik napięcie przemiennego z funkcją uzgadniania faz DWNP-1 do 1 kV

Dwubiegunowy wskaźnik napięcia przemiennego DWNP-1 służy do sprawdzania obecności lub braku napięcia w sieciach prądu przemiennego do 1kV np. przy obsłudze uzgadniacza faz czy rozłączników izolacyjnych.

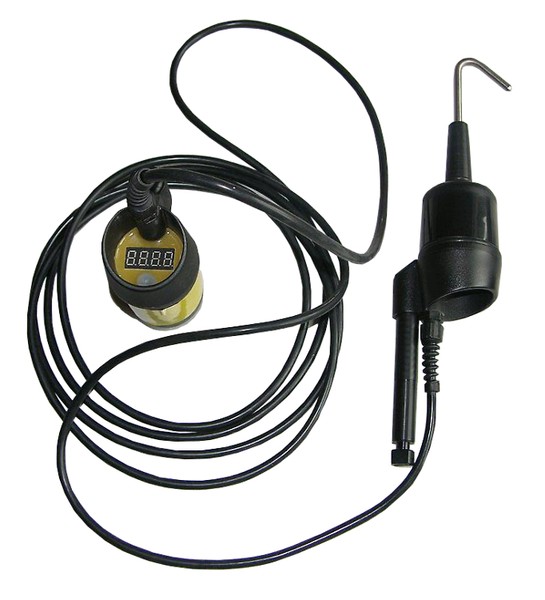

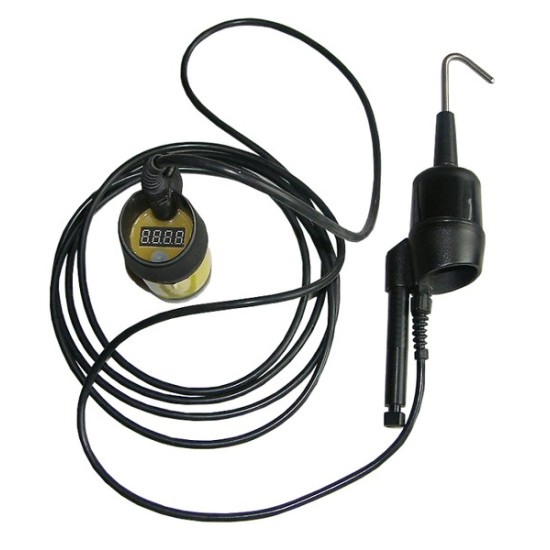

Wskaźnik DWNP-1 składa się z dwóch części:

• Rezystancyjna z kołkiem stykowym przymocowanym w głowicy drążka
• Wskaźnikowa z magnetycznym zaciskiem i wyświetlaczem cyfrowym

Części są połączone przewodem w silikonowej osłonie.

Jest możliwość wyposażenia wskaźnika faz można w adapter, który umożliwi zamocowanie części pomiarowej na drążku z głowicą systemu UDI (drążki TDO, UDI, TDI i TDI-B). W tej konfiguracji można wykorzystywać go do pracy z potencjałem napięcia na obu biegunach (np. w celu uzgadniania faz do 1 kV). Podczas  zastosowania adaptera DWNP-1 do części pomiarowej, należy przymocować tę część do drugiego drążka izolacyjnego. Całość stosuje się jako dwubiegunowy uzgadniacz faz od napięcia 1 kV.

Dokumenty powiązane:

• PN-EN 61243-3:2002 Prace pod napięciem. Wskaźniki napięcia. Część 3: Wskaźniki dwubiegunowe niskiego napięcia
• PN-EN 61243-1:2007 Prace pod napięciem. Wskaźniki napięcia. Część 1: Wskaźniki typu pojemnościowego do stosowania przy napięciach przemiennych powyżej 1 kV
• PN-EN 61481:2004+A/C Prace pod napięciem. Przenośne uzgadniacze faz dla napięć prądu przemiennego od 1 kV do 36 kV
• PN-92/E-04060 Wysokonapięciowa technika probiercza. Ogólne określenia i wymagania

Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V. Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych. Część 1: Wymagania ogólne (oryg.). Dwubiegunowy wskaźnik napięcia przemiennego DWNP-1.
